7-4 TS 5 4.0 | Stützen

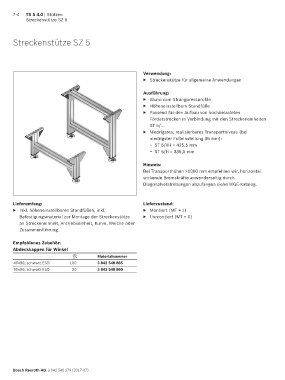

Streckenstütze SZ 5

Streckenstütze SZ 5

Verwendung:
▶ Streckenstütze für allgemeine Anwendungen

Ausführung:
▶ Aluminium-Strangpressprofile
▶ Höheneinstellbare Standfüße
▶ Passend für den Aufbau von hochbelasteten
Förderstrecken in Verbindung mit den Streckeneinheiten
ST 5/…
▶ Niedrigstes, realisierbares Transportniveau (bei
niedrigster Fußeinstellung 35 mm):
– ST 5/XH = 425,5 mm
– ST 5/H = 335,5 mm

Hinweis:
Bei Transporthöhen >1000 mm empfehlen wir, horizontal
wirkende Bremskräfte anwenderseitig durch
Diagonalverstrebungen abzufangen siehe MGE-Katalog.

Lieferumfang: Lieferzustand:
▶ Inkl. höheneinstellbaren Standfüßen, inkl. ▶ Montiert (MT = 1)
Befestigungsmaterial zur Montage der Streckenstütze ▶ Unmontiert (MT = 0)
an Streckeneinheit, Antriebseinheit, Kurve, Weiche oder
Zusammenführung.

Empfohlenes Zubehör:
Abdeckkappen für Winkel
Materialnummer
45x90, schwarz ESD 100 3 842 548 865
90x90, schwarz ESD 20 3 842 548 869

Bosch Rexroth AG, 3 842 540 379 (2017-07)
