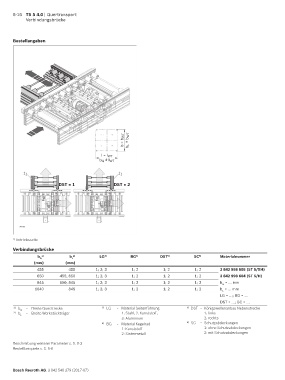

6-16 TS 5 4.0 | Quertransport
Verbindungsbrücke

Bestellangaben

b = b WT b L = b WT

l = l WT
b Q = l WT

1 ) 1 )

DST = 1 DST = 2

28133

1) Antriebsseite
Verbindungsbrücke
b 1) b 2) LG 3) BG 4) DST 5) SC 6) Materialnummer
Q L
(mm) (mm)
455 455 1; 2; 3 1; 2 1; 2 1; 2 3 842 998 605 (ST 5/XH)
650 455; 650 1; 2; 3 1; 2 1; 2 1; 2 3 842 998 604 (ST 5/H)
845 650; 845 1; 2; 3 1; 2 1; 2 1; 2 b = … mm
Q
1040 845 1; 2; 3 1; 2 1; 2 1; 2 b = … mm
L
LG = …; BG = …
DST = …; SC = …
1) b Q = Breite Querstrecke 3) LG = Material Seitenführung 5) DST = Königswellenanbau Nebenstrecke
2) b L = Breite Werkstückträger 1: Stahl; 2: Kunststoff; 1: links
3: Aluminium 2: rechts
4) BG = Material Kegelrad 6) SC = Schutzabdeckungen
1: Kunststoff 1: ohne Schutzabdeckungen
2: Sintermetall 2: mit Schutzabdeckungen

Beschreibung weiterer Parameter s. S. 0-3
Bestellbeispiele s. S. 6-6
