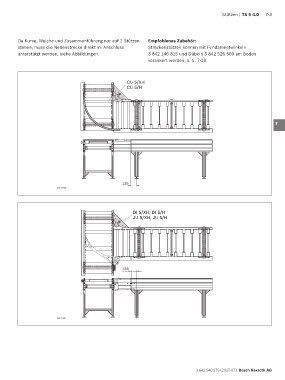

Stützen | TS 5 4.0 7-3
Da Kurve, Weiche und Zusammenführung nur auf 2 Stützen Empfohlenes Zubehör: 1
stehen, muss die Nebenstrecke direkt im Anschluss Streckenstützen können mit Fundamentwinkeln
unterstützt werden, siehe Abbildungen. 3 842 146 815 und Dübeln 3 842 526 560 am Boden 2
verankert werden, s. S. 7-10
3
CU 5/XH 4
CU 5/H
5
6
7
8
9
10
11
135
00132906
12
13
DI 5/XH, DI 5/H
JU 5/XH, JU 5/H 14
15
16
17
135 18
19
20
21
00132907
22
23
24
3 842 540 379 (2017-07), Bosch Rexroth AG
