Page 135 - TS5_4.0

Stützen | TS 5 4.0 7-5

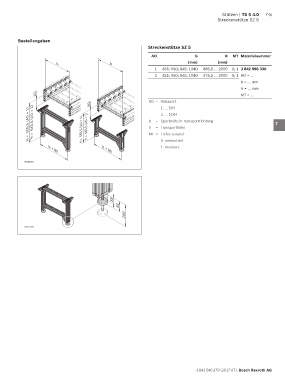

Streckenstütze SZ 5

Bestellangaben 1
Streckenstütze SZ 5
AO b H MT Materialnummer 2
(mm) (mm)
b b
1 455; 650; 845; 1040 385,5 … 2000 0; 1 3 842 996 330 3
2 455; 650; 845; 1040 475,5 … 2000 0; 1 AO = …
b = … mm 4
H = … mm
AO MT = … 5
AO = Anbauort
AO 1: … 5/H 6
H < 555,5 (AO = 1) H > 645,5 (AO = 2) H < 555,5 (AO = 1) H < 645,5 (AO = 2) b = Spurbreite in Transportrichtung 7
2: … 5/XH

= Transporthöhe
H
MT = Lieferzustand
0: unmontiert
1: montiert 8
9
b + 80
b + 80
10
00132923
11

12
35
85 13
160 14

00132925
15

16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
