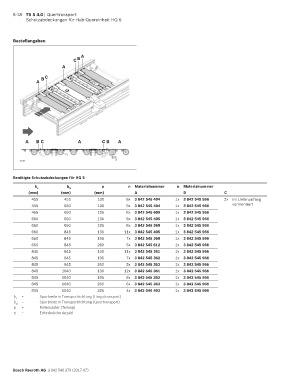

6-18 TS 5 4.0 | Quertransport
Schutzabdeckungen für Hub-Quereinheit HQ 5

Bestellangaben

A
C B
A

B C
A

A B C A C B A

28137

Benötigte Schutzabdeckungen für HQ 5
b L b Q p n Materialnummer n Materialnummer
(mm) (mm) (mm) A B C
455 455 130 8x 3 842 545 404 1x 3 842 545 966 2x Im Lieferumfang
455 650 130 9x 3 842 545 404 1x 3 842 545 966 vormontiert
455 650 195 6x 3 842 545 609 1x 3 842 545 966
650 650 130 9x 3 842 545 405 1x 3 842 545 966
650 650 195 6x 3 842 545 360 1x 3 842 545 966
650 845 130 11x 3 842 545 405 1x 3 842 545 966
650 845 195 7x 3 842 545 360 1x 3 842 545 966
650 845 260 5x 3 842 545 612 1x 3 842 545 966
845 845 130 11x 3 842 545 361 1x 3 842 545 966
845 845 195 7x 3 842 545 362 1x 3 842 545 966
845 845 260 5x 3 842 545 363 1x 3 842 545 966
845 1040 130 12x 3 842 545 361 1x 3 842 545 966
845 1040 195 8x 3 842 545 362 1x 3 842 545 966
845 1040 260 6x 3 842 545 363 1x 3 842 545 966
845 1040 325 4x 3 842 545 403 1x 3 842 545 966
b L = Spurbreite in Transportrichtung (Längstransport)
b Q = Spurbreite in Transportrichtung (Quertransport)
p = Rollenraster (Teilung)
n = Erforderliche Anzahl
