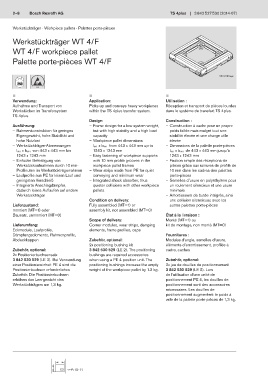

Page 30 - TS4_3.2

2–8 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Werkstückträger · Workpiece pallets · Palettes porte-pièces

Werkstückträger WT 4/F

WT 4/F workpiece pallet

Palette porte-pièces WT 4/F

00112493.eps

n n n
Verwendung: Application: Utilisation :
Aufnahme und Transport von Picks up and conveys heavy workpieces Réception et transport de pièces lourdes
Werkstücken im Transfersystem within the TS 4plus transfer system. dans le système de transfert TS 4plus.
TS 4plus.
Design: Construction :
Ausführung: – Frame design for a low system weight, – Construction à cadre pour un propre
– Rahmenkonstruktion für geringes but with high stability and a high load poids faible mais malgré tout une
Eigengewicht, hohe Stabilität und capacity stabilité élevée et une charge utile
hohe Nutzlast – Workpiece pallet dimensions élevée
– Werkstückträger-Abmessungen l WT x b WT from 443 x 443 mm up to – Dimensions de la palette porte-pièces
l WT x b WT von 443 x 443 mm bis 1243 x 1243 mm l WT x b WT de 443 x 443 mm jusqu’à
1243 x 1243 mm – Easy fastening of workpiece supports 1243 x 1243 mm
– Einfache Befestigung von with 10 mm profile grooves in the – Fixation simple des réceptions de
Werkstückaufnahmen durch 10 mm- workpiece pallet frames pièces grâce aux rainures de profilé de
Profilnuten im Werkstückträgerrahmen – Wear strips made from PE for quiet 10 mm dans les cadres des palettes
– Laufprofile aus PE für leisen Lauf und conveying and minimum wear porte-pièces
geringsten Verschleiß – Integrated shock absorber, thus – Semelles d’usure en polyéthylène pour
– Integrierte Anschlagdämpfer, quieter collisions with other workpiece un roulement silencieux et une usure
dadurch leises Auflaufen auf andere pallets minimale
Werkstückträger – Amortisseurs de butée intégrés, ainsi
Condition on delivery: une collision silencieuse avec les
Lieferzustand: Fully assembled (MT=1) or autres palettes porte-pièces
montiert (MT=1) oder assembly kit, not assembled (MT=0)
Bausatz, unmontiert (MT=0) État à la livraison :
Scope of delivery: Monté (MT=1) ou
Lieferumfang: Corner modules, wear strips, damping kit de montage, non monté (MT=0)
Eckmodule, Laufprofile, elements, frame profiles, caps
Dämpfungselemente, Rahmenprofile, Fournitures :
Abdeckkappen Zubehör, optional: Modules d’angle, semelles d’usure,
2x positioning bushing kit éléments d’amortissement, profilés à
Zubehör, optional: 3 842 530 529 (LE 2). The positioning cadre, caches
2x Positionierbuchsensatz bushings are required accessories
3 842 530 529 (LE 2). Bei Verwendung when using a PE 4 position unit. The Zubehör, optional:
einer Positioniereinheit PE 4 sind die positioning bushings increase the empty 2x jeu de douilles de positionnement
Positionierbuchsen erforderliches weight of the workpiece pallet by 1.3 kg. 3 842 530 529 (LE 2). Lors
Zubehör. Die Positionierbuchsen de l’utilisation d’une unité de
erhöhen das Leergewicht des positionnement PE 4, les douilles de
Werkstückträgers um 1,3 kg. positionnement sont des accessoires
nécessaires. Les douilles de
positionnement augmentent le poids à
vide de la palette porte-pièces de 1,3 kg.

F2 10-11
