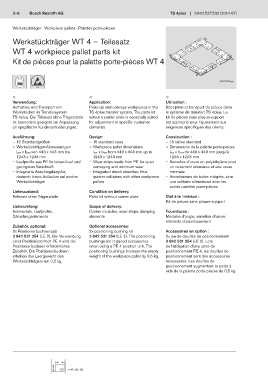

Werkstückträger · Workpiece pallets · Palettes porte-pièces

Werkstückträger WT 4 – Teilesatz

WT 4 workpiece pallet parts kit

Kit de pièces pour la palette porte-pièces WT 4

00012967.eps

n n n
Verwendung: Application: Utilisation :
Aufnahme und Transport von Picks up and conveys workpieces in the Réception et transport de pièces dans
Werkstücken im Transfersystem TS 4plus transfer system. The parts kit le système de transfert TS 4plus. Le
TS 4plus. Der Teilesatz ohne Trägerplatte witout a carrier plate is especially suited kit de pièces sans plaque-support
ist besonders geeignet zur Anpassung for adjustment to specific customer est approprié pour l‘ajustement aux
an spezifische Kundenanforderungen. demands. exigences spécifiques des clients.

Ausführung: Design: Construction :
– 15 Standardgrößen – 15 standard sizes – 15 tailles standard
– Werkstückträger-Abmessungen – Workpiece pallet dimensions – Dimensions de la palette porte-pièces
l WT x b WT von 443 x 443 mm bis l WT x b WT from 443 x 443 mm up to l WT x b WT de 443 x 443 mm jusqu’à
1243 x 1243 mm 1243 x 1243 mm 1243 x 1243 mm
– Laufprofile aus PE für leisen Lauf und – Wear strips made from PE for quiet – Semelles d‘usure en polyéthylène pour
geringsten Verschleiß conveying and minimum wear un roulement silencieux et une usure
– Integrierte Anschlagdämpfer, – Integrated shock absorber, thus minimale
dadurch leises Auflaufen auf andere quieter collisions with other workpiece – Amortisseurs de butée intégrés, ainsi
Werkstückträger pallets une collision silencieuse avec les
autres palettes porte-pièces
Lieferzustand: Condition on delivery:
Teilesatz ohne Trägerplatte Parts kit without carrier plate État à la livraison :
Kit de pièces sans plaque-support
Lieferumfang: Scope of delivery:
Eckmodule, Laufprofile, Corner modules, wear strips, damping Fournitures :
Dämpfungselemente elements Modules d’angle, semelles d’usure,
éléments d’amortissement
Zubehör, optional: Optional accessories:
2x Positionierbuchsensatz 2x positioning bushing kit Accessoires en option :
3 842 531 354 (LE 2). Bei Verwendung 3 842 531 354 (LE 2). The positioning 2x jeu de douilles de positionnement
einer Positioniereinheit PE 4 sind die bushings are required accessories 3 842 531 354 (LE 2). Lors
Positionierbuchsen erforderliches when using a PE 4 position unit. The de l’utilisation d’une unité de
Zubehör. Die Positionierbuchsen positioning bushings increase the empty positionnement PE 4, les douilles de
erhöhen das Leergewicht des weight of the workpiece pallet by 0.5 kg. positionnement sont des accessoires
Werkstückträgers um 0,5 kg. nécessaires. Les douilles de
positionnement augmentent le poids à
vide de la palette porte-pièces de 0,5 kg.
