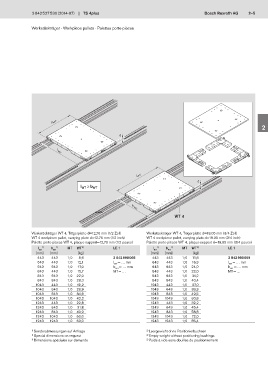

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 2–5

Werkstückträger · Workpiece pallets · Palettes porte-pièces

1

b WT
2

d

3
l WT

4

l WT
d
b
l WT WT 5

6
b WT
00123178
WT 4
7
Werkstückträger WT 4, Trägerplatte d=12,70 mm (1/2 Zoll) Werkstückträger WT 4, Trägerplatte d=19,05 mm (3/4 Zoll)
WT 4 workpiece pallet, carrying plate d=12.70 mm (1/2 inch) WT 4 workpiece pallet, carrying plate d=19.05 mm (3/4 inch)
Palette porte-pièces WT 4, plaque-support=12,70 mm (1/2 pouce) Palette porte-pièces WT 4, plaque-support d=19,05 mm (3/4 pouce)
00012966 8
l WT 1) b WT 1) MT WT 2) LE 1 l WT 1) b WT 1) MT WT 2) LE 1
[mm] [mm] [kg] [mm] [mm] [kg]
443 443 1;0 8,6 3 842 998 068 443 443 1;0 11,8 3 842 998 069
643 443 1;0 12,1 l WT = … mm 643 443 1;0 16,9 l WT = … mm
643 643 1;0 17,0 b WT = … mm 643 643 1;0 24,0 b WT = … mm 9
843 443 1;0 15,7 MT = … 843 443 1;0 22,0 MT = …

843 643 1;0 22,0 843 643 1;0 31,2
843 843 1;0 28,3 843 843 1;0 40,4
1043 443 1;0 19,2 1043 443 1;0 27,0 10
1043 643 1;0 26,9 1043 643 1;0 38,3
1043 843 1;0 34,6 1043 843 1;0 49,5
1043 1043 1;0 42,2 1043 1043 1;0 60,8
1243 443 1;0 22,8 1243 443 1;0 32,2
1243 643 1;0 31,8 1243 643 1;0 45,4 11
1243 843 1;0 40,9 1243 843 1;0 58,8
1243 1043 1;0 50,0 1243 1043 1;0 72,0
1243 1243 1;0 59,0 1243 1243 1;0 85,4
12
1) Sonderabmessungen auf Anfrage 2) Leergewicht ohne Positionierbuchsen
1) Special dimensions on request 2) Empty weight without positioning bushings
1) Dimensions spéciales sur demande 2) Poids à vide sans douilles de positionnement
