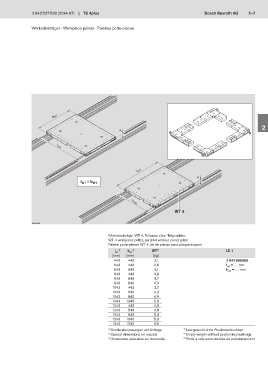

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 2–7

Werkstückträger · Workpiece pallets · Palettes porte-pièces

1

b WT
2
d

3
l WT

4
l WT
d
l WT WT
b
5

b WT
6
WT 4

00012968
7
Werkstückträger WT 4, Teilesatz ohne Trägerplatte
WT 4 workpiece pallet, parts kit without carrier plate
Palette porte-pièces WT 4, kit de pièces sans plaque-support 8
l 1) b 1) WT 2) LE 1
WT WT
[mm] [mm] [kg]
443 443 2,1 3 842 998 088
643 443 2,6 l WT = … mm 9
643 643 3,1 b WT = … mm
843 443 3,2
843 643 3,7
843 843 4,3
1043 443 3,7 10
1043 643 4,2
1043 843 4,8
1043 1043 5,3
1243 443 4,3 11
1243 643 4,8
1243 843 5,4
1243 1043 5,9
1243 1243 6,5 12
1) Sonderabmessungen auf Anfrage 2) Leergewicht ohne Positionierbuchsen
1) Special dimensions on request 2) Empty weight without positioning bushings
1) Dimensions spéciales sur demande 2) Poids à vide sans douilles de positionnement
