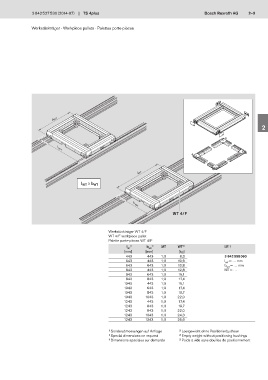

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 2–9
Werkstückträger · Workpiece pallets · Palettes porte-pièces
1
b WT
2
3
l WT
4
l WT
l l b b
WT WT
WT WT
5
6
b WT
WT 4/F
7
Werkstückträger WT 4/F
WT 4/F workpiece pallet
Palette porte-pièces WT 4/F
l 1) b 1) MT WT 2) LE 1 8
WT WT
00012970 [mm] [mm] [kg]
443 443 1;0 8,3 3 842 998 060
643 443 1;0 10,6 l WT = … mm
643 643 1;0 12,8 b WT = … mm 9
843 443 1;0 12,8 MT = …
843 643 1;0 15,1
843 843 1;0 17,4
1043 443 1;0 15,1 10
1043 643 1;0 17,4
1043 843 1;0 19,7
1043 1043 1;0 22,0
1243 443 1;0 17,4
1243 643 1;0 19,7 11
1243 843 1;0 22,0
1243 1043 1;0 24,3
1243 1243 1;0 26,6
12
1) Sonderabmessungen auf Anfrage 2) Leergewicht ohne Positionierbuchsen
1) Special dimensions on request 2) Empty weight without positioning bushings
1) Dimensions spéciales sur demande 2) Poids à vide sans douilles de positionnement
