3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 2–13

Werkstückträger · Workpiece pallets · Palettes porte-pièces

AO = b WT
ID 40/MDT 1

b WT
2

3
l WT

AO = l WT 4
ID 40/MDT
l WT
b
l WT WT 5

6
b WT
WT 4/F

7

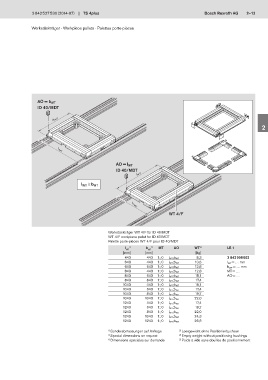

Werkstückträger WT 4/F für ID 40/MDT
WT 4/F workpiece pallet for ID 40/MDT
Palette porte-pièces WT 4/F pour ID 40/MDT
l WT 1) b WT 1) MT AO WT 2) LE 1 8
00012974 [mm] [mm] [kg]
443 443 1; 0 l WT;b WT 8,3 3 842 998 062
643 443 1; 0 l WT;b WT 10,6 l WT = … mm
643 643 1; 0 l WT;b WT 12,8 b WT = … mm 9
843 443 1; 0 l WT;b WT 12,8 MT = …

843 643 1; 0 l WT;b WT 15,1 AO = …

843 843 1; 0 l WT;b WT 17,4
1043 443 1; 0 l WT;b WT 15,1 10
1043 643 1; 0 l WT;b WT 17,4
1043 843 1; 0 l WT;b WT 19,7
1043 1043 1; 0 l WT;b WT 22,0
1243 443 1; 0 l WT;b WT 17,4
1243 643 1; 0 l WT;b WT 19,7 11
1243 843 1; 0 l WT;b WT 22,0
1243 1043 1; 0 l WT;b WT 24,3
1243 1243 1; 0 l WT;b WT 26,6
12
1) Sonderabmessungen auf Anfrage 2) Leergewicht ohne Positionierbuchsen
1) Special dimensions on request 2) Empty weight without positioning bushings
1) Dimensions spéciales sur demande 2) Poids à vide sans douilles de positionnement
