3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 2–3

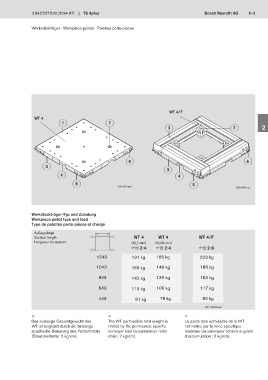

Werkstückträger · Workpiece pallets · Palettes porte-pièces

1
WT 4/F
WT 4
1 7
2 7 2

3

6 6
3 4
3
4 4
5 5
00012977.eps 00012978.eps 5

6

Werkstückträger-Typ und Zuladung
Workpiece pallet type and load
Type de palettes porte-pièces et charge
7
Auflagelänge
Surface length WT 4 WT 4 WT 4/F
Longueur de support (12,7 mm) (19,05 mm)
2-4 2-4 2-8 8
1243 191 kg 165 kg 223 kg

1043 168 kg 149 kg 188 kg 9

843 142 kg 130 kg 153 kg

643 113 kg 106 kg 117 kg 10

443 81 kg 78 kg 82 kg
11
00117848.eps
n n n
Das zulässige Gesamtgewicht des The WT permissible total weight is Le poids total admissible de la WT
WT ist begrenzt durch die zulässige limited by the permissible specific est limitée par la force specifique 12
spezifische Belastung des Fördermittels conveyor load (accumulation roller maximale du convoyeur (chaîne à galets
(Staurollenkette: 2 kg/cm). chain: 2 kg/cm). d’accumulation : 2 kg/cm).
