10-26 TS 2plus 8.0 | Technische Daten
Funktionspläne

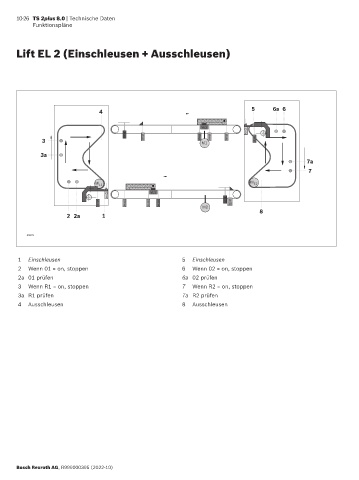

Lift EL 2 (Einschleusen + Ausschleusen)
5 6a6
4
VE2 O
R 2
1 S S S S S
3 5 6 M1 7 8 9
3a
7a
7
M E1 M E2
O VE1
1 R
S S S S 2 S
4 3 2 1 10
M2
8
2 2a 1
39575
1 Einschleusen 5 Einschleusen
2 Wenn 01 = on, stoppen 6 Wenn 02 = on, stoppen
2a 01 prüfen 6a 02 prüfen
3 Wenn R1 = on, stoppen 7 Wenn R2 = on, stoppen
3a R1 prüfen 7a R2 prüfen
4 Ausschleusen 8 Ausschleusen
Bosch Rexroth AG, R999000395 (2022-10)
