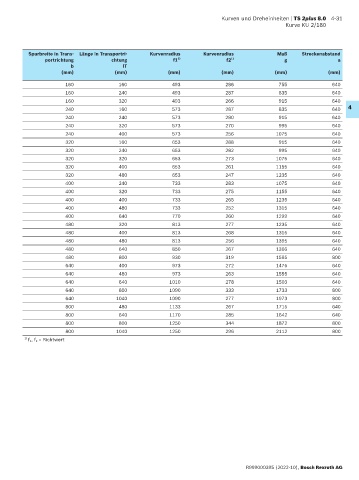

Kurven und Dreheinheiten | TS 2plus 8.0 4-31
Kurve KU 2/180

Spurbreite in Trans- Länge in Transportri- Kurvenradius Kurvenradius Maß Streckenabstand
portrichtung chtung f1 1) f2 1) g a
b lT
(mm) (mm) (mm) (mm) (mm) (mm)

160 160 493 286 755 640
160 240 493 287 835 640
160 320 493 266 915 640
240 160 573 287 835 640 4
240 240 573 280 915 640
240 320 573 270 995 640
240 400 573 256 1075 640
320 160 653 288 915 640
320 240 653 282 995 640
320 320 653 273 1075 640
320 400 653 261 1155 640
320 480 653 247 1235 640
400 240 733 283 1075 640
400 320 733 275 1155 640
400 400 733 265 1235 640
400 480 733 252 1315 640
400 640 770 260 1299 640
480 320 813 277 1235 640
480 400 813 268 1315 640
480 480 813 256 1395 640
480 640 850 267 1366 640
480 800 930 319 1595 800
640 400 973 272 1475 640
640 480 973 263 1555 640
640 640 1010 278 1503 640
640 800 1090 333 1733 800
640 1040 1090 277 1973 800
800 480 1133 267 1715 640
800 640 1170 285 1642 640
800 800 1250 344 1872 800
800 1040 1250 296 2112 800
1) f 1 , f 2 = Richtwert

R999000395 (2022-10), Bosch Rexroth AG
