4-32 TS 2plus 8.0 | Kurven und Dreheinheiten

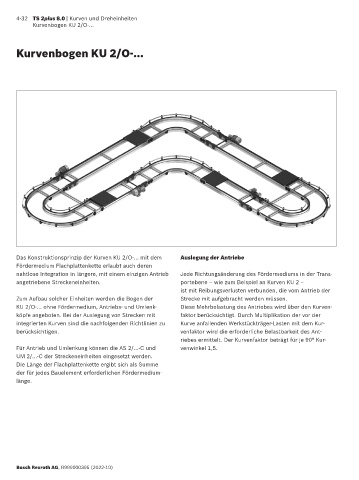

Kurvenbogen KU 2/O-...

Kurvenbogen KU 2/O-...

Das Konstruktionsprinzip der Kurven KU 2/O-… mit dem Auslegung der Antriebe
Fördermedium Flachplattenkette erlaubt auch deren
nahtlose Integration in längere, mit einem einzigen Antrieb Jede Richtungsänderung des Fördermediums in der Trans-
angetriebene Streckeneinheiten. portebene – wie zum Beispiel an Kurven KU 2 –
ist mit Reibungsverlusten verbunden, die vom Antrieb der
Zum Aufbau solcher Einheiten werden die Bogen der Strecke mit aufgebracht werden müssen.
KU 2/O-… ohne Fördermedium, Antriebs- und Umlenk- Diese Mehrbelastung des Antriebes wird über den Kurven-
köpfe angeboten. Bei der Auslegung von Strecken mit faktor berücksichtigt. Durch Multiplikation der vor der
integrierten Kurven sind die nachfolgenden Richtlinien zu Kurve anfallenden Werkstückträger-Lasten mit dem Kur-
berücksichtigen. venfaktor wird die erforderliche Belastbarkeit des Ant-
riebes ermittelt. Der Kurvenfaktor beträgt für je 90° Kur-
Für Antrieb und Umlenkung können die AS 2/...-C und venwinkel 1,5.
UM 2/...-C der Streckeneinheiten eingesetzt werden.
Die Länge der Flachplattenkette ergibt sich als Summe
der für jedes Bauelement erforderlichen Fördermedium-
länge.
