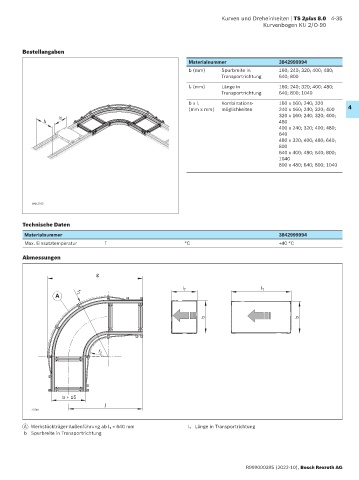

Kurven und Dreheinheiten | TS 2plus 8.0 4-35
Kurvenbogen KU 2/O-90

Bestellangaben
Materialnummer 3842999994
b (mm) Spurbreite in 160; 240; 320; 400; 480;
Transportrichtung 640; 800
l T (mm) Länge in 160; 240; 320; 400; 480;
Transportrichtung 640; 800; 1040

b x l T Kombinations- 160 x 160; 240; 320
(mm x mm) möglichkeiten 240 x 160; 240; 320; 400 4
l T 320 x 160; 240; 320; 400;
b 480
400 x 240; 320; 400; 480;
640
480 x 320; 400; 480; 640;
800
640 x 400; 480; 640; 800;
1040
800 x 480; 640; 800; 1040

00012765

Technische Daten
Materialnummer 3842999994
Max. Einsatztemperatur T °C +40 °C
Abmessungen

g

l T l T
A f 1

b b

f 2

b + 15

j
23746

A Werkstückträger-Außenführung ab l T = 640 mm l T Länge in Transportrichtung
b Spurbreite in Transportrichtung
