4-28 TS 2plus 8.0 | Kurven und Dreheinheiten

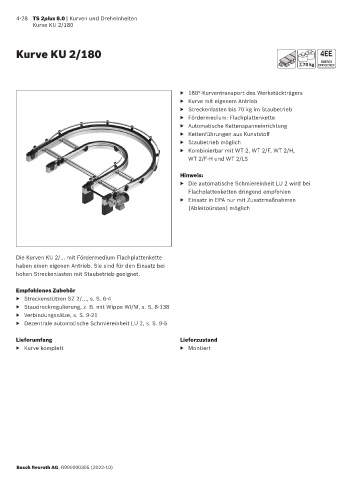

            Kurve KU 2/180




      Kurve KU 2/180

                                                                                                     70 kg



                                                             ▶   180°-Kurventransport des Werkstückträgers
                                                             ▶   Kurve mit eigenem Antrieb
                                                             ▶   Streckenlasten bis 70 kg im Staubetrieb
                                                             ▶   Fördermedium: Flachplattenkette
                                                             ▶   Automatische Kettenspanneinrichtung
                                                             ▶   Kettenführungen aus Kunststoff
                                                             ▶   Staubetrieb möglich
                                                             ▶   Kombinierbar mit WT 2, WT 2/F, WT 2/H,
                                                               WT 2/F-H und WT 2/LS

                                                             Hinweis:
                                                             ▶   Die automatische Schmiereinheit LU 2 wird bei
                                                               Flachplattenketten dringend empfohlen
                                                             ▶   Einsatz in EPA nur mit Zusatzmaßnahmen
                                                               (Ableitbürsten) möglich








      Die Kurven KU 2/... mit Fördermedium Flachplattenkette
      haben einen eigenen Antrieb. Sie sind für den Einsatz bei
      hohen Streckenlasten mit Staubetrieb geeignet.

      Empfohlenes Zubehör
      ▶   Streckenstützen SZ 2/..., s. S. 6-4
      ▶   Staudruckregulierung, z. B. mit Wippe WI/M, s. S. 8-138
      ▶   Verbindungssätze, s. S. 9-21
      ▶   Dezentrale automatische Schmiereinheit LU 2, s. S. 9-5

      Lieferumfang                                           Lieferzustand
      ▶   Kurve komplett                                     ▶   Montiert























      Bosch Rexroth AG, R999000395 (2022-10)
