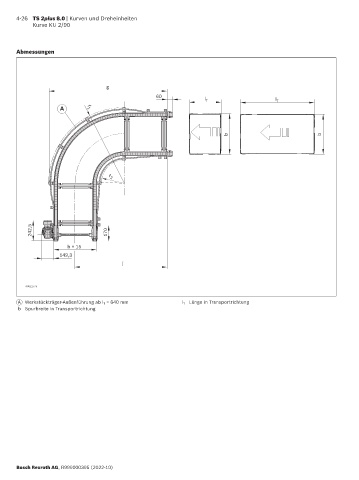

4-26 TS 2plus 8.0 | Kurven und Dreheinheiten
            Kurve KU 2/90




      Abmessungen





                                    g
                                                     60              l T                    l T

                     A        f 1



                                                                            b                              b







                                     f 2








           242,5                     170


                       b + 15

                     149,3
                                          j



          00012775

       A   Werkstückträger-Außenführung ab l T  = 640 mm     l T    Länge in Transportrichtung
       b   Spurbreite in Transportrichtung
