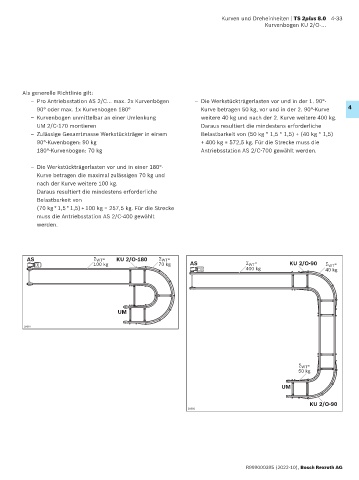

Kurven und Dreheinheiten | TS 2plus 8.0 4-33
Kurvenbogen KU 2/O-...

Als generelle Richtlinie gilt:
– Pro Antriebsstation AS 2/C... max. 2x Kurvenbögen – Die Werkstückträgerlasten vor und in der 1. 90°-
90° oder max. 1x Kurvenbogen 180° Kurve betragen 50 kg, vor und in der 2. 90°-Kurve 4
– Kurvenbogen unmittelbar an einer Umlenkung weitere 40 kg und nach der 2. Kurve weitere 400 kg.
UM 2/C-170 montieren Daraus resultiert die mindestens erforderliche
– Zulässige Gesamtmasse Werkstückträger in einem Belastbarkeit von (50 kg * 1,5 * 1,5) + (40 kg * 1,5)
90°-Kuvenbogen: 90 kg + 400 kg = 572,5 kg. Für die Strecke muss die
180°-Kurvenbogen: 70 kg Antriebsstation AS 2/C-700 gewählt werden.

– Die Werkstückträgerlasten vor und in einer 180°-
Kurve betragen die maximal zulässigen 70 kg und
nach der Kurve weitere 100 kg.
Daraus resultiert die mindestens erforderliche
Belastbarkeit von
(70 kg * 1,5 * 1,5) + 100 kg = 257,5 kg. Für die Strecke
muss die Antriebs station AS 2/C-400 gewählt
werden.

AS WT = = KU 2/O-180 WT =
WT
100 kg
100 kg 70 kg AS WT = KU 2/O-90 WT =
400 kg 40 kg

UM

29381

WT =
50 kg

UM

KU 2/O-90
29382
