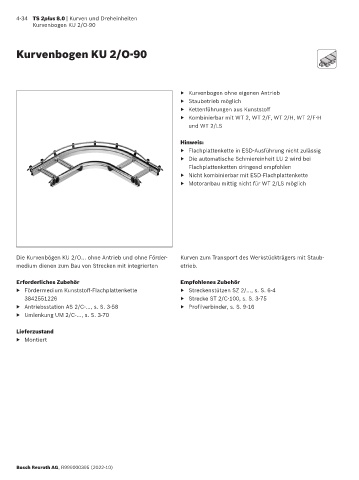

4-34 TS 2plus 8.0 | Kurven und Dreheinheiten
Kurvenbogen KU 2/O-90
Kurvenbogen KU 2/O-90
▶ Kurvenbogen ohne eigenen Antrieb
▶ Staubetrieb möglich
▶ Kettenführungen aus Kunststoff
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H, WT 2/F-H
und WT 2/LS
Hinweis:
▶ Flachplattenkette in ESD- Ausführung nicht zulässig
▶ Die automatische Schmiereinheit LU 2 wird bei
Flachplattenketten dringend empfohlen
▶ Nicht kombinierbar mit ESD-Flachplattenkette
▶ Motoranbau mittig nicht für WT 2/LS möglich
Die Kurvenbögen KU 2/O... ohne Antrieb und ohne Förder- Kurven zum Transport des Werkstückträgers mit Staub-
medium dienen zum Bau von Strecken mit integrierten etrieb.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Fördermedium Kunststoff-Flachplattenkette ▶ Streckenstützen SZ 2/..., s. S. 6-4
3842551226 ▶ Strecke ST 2/C-100, s. S. 3-75
▶ Antriebsstation AS 2/C-…, s. S. 3-58 ▶ Profilverbinder, s. S. 9-16
▶ Umlenkung UM 2/C-..., s. S. 3-70
Lieferzustand
▶ Montiert
