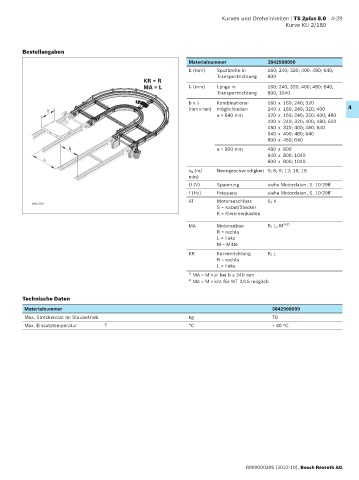

Kurven und Dreheinheiten | TS 2plus 8.0   4-29
                                                                                                Kurve KU 2/180



        Bestellangaben
                                                                Materialnummer            3842998099
                                                                b (mm)   Spurbreite in    160; 240; 320; 400; 480; 640;
                                                                         Transportrichtung  800
                                                 KR = R
                                                 MA = L         l T  (mm)  Länge in       160; 240; 320; 400; 480; 640;
                                                                         Transportrichtung  800; 1040
                                                                b x l T    Kombinations-  160 x 160; 240; 320
                l T                                             (mm x mm)  möglichkeiten  240 x 160; 240; 320; 400  4
                                                                         a = 640 mm       320 x 160; 240; 320; 400; 480
                                                                                          400 x 240; 320; 400; 480; 640
                                                                                          480 x 320; 400; 480; 640
                                                                                          640 x 400; 480; 640
                                                                                          800 x 480; 640
                        b                                                a = 800 mm       480 x 800
                                                                                          640 x 800; 1040
               a                                                                          800 x 800; 1040
                                                                v N  (m/  Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
                                                                min)
                                                                U (V)    Spannung         siehe Motordaten, S. 10-29ff
                                                                f (Hz)   Frequenz         siehe Motordaten, S. 10-29ff
                                                                AT       Motoranschluss   S; K
            00012759
                                                                         S = Kabel/Stecker
                                                                         K = Klemmenkasten
                                                                MA       Motoranbau       R; L; M 1),2)
                                                                         R = rechts
                                                                         L = links
                                                                         M = Mitte
                                                                KR       Kurvenrichtung   R; L
                                                                         R = rechts
                                                                         L = links
                                                                1)  MA = M nur bei b ≥ 240 mm
                                                                2)  MA = M nicht für WT 2/LS möglich

        Technische Daten
         Materialnummer                                                                    3842998099
         Max. Streckenlast im Staubetrieb                       kg                         70
         Max. Einsatztemperatur     T                           °C                         + 40 °C




























                                                                                   R999000395 (2022-10), Bosch Rexroth AG
