4-24 TS 2plus 8.0 | Kurven und Dreheinheiten

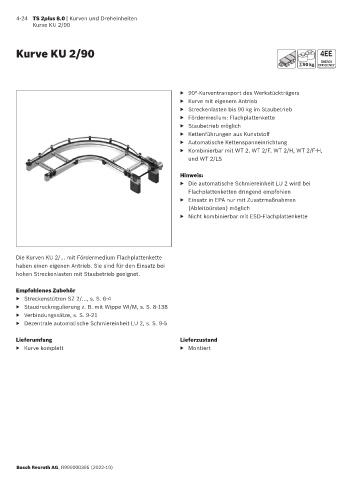

Kurve KU 2/90
Kurve KU 2/90
90 kg
▶ 90°-Kurventransport des Werkstückträgers
▶ Kurve mit eigenem Antrieb
▶ Streckenlasten bis 90 kg im Staubetrieb
▶ Fördermedium: Flachplattenkette
▶ Staubetrieb möglich
▶ Kettenführungen aus Kunststoff
▶ Automatische Kettenspanneinrichtung
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H, WT 2/F-H,
und WT 2/LS
Hinweis:
▶ Die automatische Schmiereinheit LU 2 wird bei
Flachplattenketten dringend empfohlen
▶ Einsatz in EPA nur mit Zusatzmaßnahmen
(Ableitbürsten) möglich
▶ Nicht kombinierbar mit ESD-Flachplattenkette
Die Kurven KU 2/... mit Fördermedium Flachplattenkette
haben einen eigenen Antrieb. Sie sind für den Einsatz bei
hohen Streckenlasten mit Staubetrieb geeignet.
Empfohlenes Zubehör
▶ Streckenstützen SZ 2/..., s. S. 6-4
▶ Staudruckregulierung z. B. mit Wippe WI/M, s. S. 8-138
▶ Verbindungssätze, s. S. 9-21
▶ Dezentrale automatische Schmiereinheit LU 2, s. S. 9-5
Lieferumfang Lieferzustand
▶ Kurve komplett ▶ Montiert
Bosch Rexroth AG, R999000395 (2022-10)
