P. 307

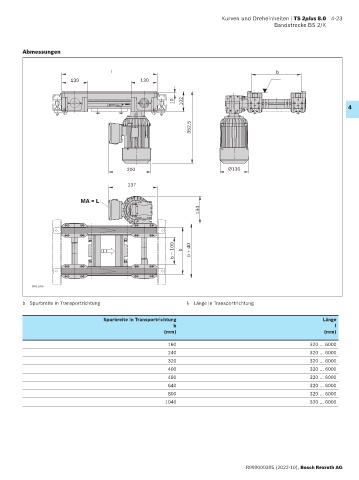

Kurven und Dreheinheiten | TS 2plus 8.0 4-23
Bandstrecke BS 2/K
Abmessungen
l b
130 130
10 102
4
352,5
200 Ø136
237
MA = L
134
b – 100 b b + 40
00013206
b Spurbreite in Transportrichtung l T Länge in Transportrichtung
Spurbreite in Transportrichtung Länge
b l
(mm) (mm)
160 320 ... 6000
240 320 ... 6000
320 320 ... 6000
400 320 ... 6000
480 320 ... 6000
640 320 ... 6000
800 320 ... 6000
1040 320 ... 6000
R999000395 (2022-10), Bosch Rexroth AG
