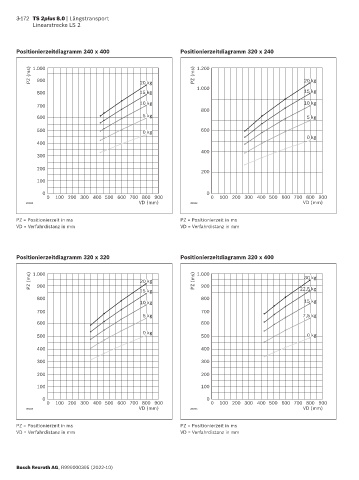

3-172 TS 2plus 8.0 | Längstransport
Linearstrecke LS 2

Positionierzeitdiagramm 240 x 400 Positionierzeitdiagramm 320 x 240

PZ (ms) 1.000 PZ (ms) 1.200 20 kg
900
20 kg
1.000
800 15 kg 15 kg
10 kg 10 kg
700
800
600 5 kg 5 kg
500 0 kg 600
0 kg
400
400
300
200
200
100
0 0
0 100 200 300 400 500 600 700 800 900 0 100 200 300 400 500 600 700 800 900
39032 VD (mm) 39033 VD (mm)

PZ = Positionierzeit in ms PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm VD = Verfahrdistanz in mm

Positionierzeitdiagramm 320 x 320 Positionierzeitdiagramm 320 x 400

PZ (ms) 1.000 20 kg PZ (ms) 1.000 30 kg
900
900
15 kg 22,5 kg
800 800
10 kg 15 kg
700 700
5 kg 7,5 kg
600 600
0 kg
500 500 0 kg

400 400
300 300

200 200
100 100

0 0
0 100 200 300 400 500 600 700 800 900 0 100 200 300 400 500 600 700 800 900
39034 VD (mm) 39035 VD (mm)

PZ = Positionierzeit in ms PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm VD = Verfahrdistanz in mm

Bosch Rexroth AG, R999000395 (2022-10)
