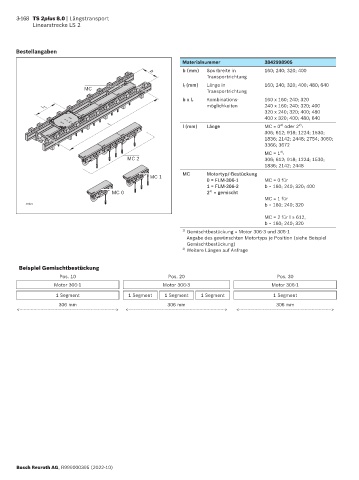

Page 260 - TS2plus_8

3-168 TS 2plus 8.0 | Längstransport
Linearstrecke LS 2

Bestellangaben
Materialnummer 3842998905
b (mm) Spurbreite in 160; 240; 320; 400
b
Transportrichtung
l T (mm) Länge in 160; 240; 320; 400; 480; 640
MC
Transportrichtung
Kombinations- 160 x 160; 240; 320
b x l T
möglichkeiten 240 x 160; 240; 320; 400
l T
320 x 240; 320; 400; 480
400 x 320; 400; 480; 640
2)
2)
l l (mm) Länge MC = 0 oder 2 :
306; 612; 918; 1224; 1530;
1836; 2142; 2448; 2754; 3060;
3366; 3672
MC = 1 :
2)
MC 2 306; 612; 918; 1224; 1530;
1836; 2142; 2448
MC Motortyp/-Bestückung
MC 1
0 = FLM-306-1 MC = 0 für
1 = FLM-306-3 b = 160; 240; 320; 400
MC 0 2 = gemischt
1)
MC = 1 für
38423 b = 160; 240; 320
MC = 2 für l ≥ 612,
b = 160; 240; 320
1) Gemischtbestückung = Motor 306-3 und 306-1
Angabe des gewünschten Motortyps je Position (siehe Beispiel
Gemischtbestückung)
2) Weitere Längen auf Anfrage

Beispiel Gemischtbestückung
Pos. 10 Pos. 20 Pos. 30
Motor 306-1 Motor 306-3 Motor 306-1
1 Segment 1 Segment 1 Segment 1 Segment 1 Segment
306 mm 306 mm 306 mm
<---------------------------------------------------------------------> <---------------------------------------------------------------------> <------------------------------------------------------------------>

Bosch Rexroth AG, R999000395 (2022-10)
