Längstransport | TS 2plus 8.0 3-167
Linearstrecke LS 2

Lieferumfang Erforderliches Zubehör
▶ Förderstrecke LS 2: ▶ Werkstückträger WT 2/LS, s. S. 2-47
– Führung mit Befestigungselementen (C) ▶ Motorkabel, s. S. 3-179
– Aufnahme Linearmotor ▶ Sensorkabel, s. S. 3-179
– Linearmotor (A)
– Messsystem (B) Empfohlenes Zubehör 3
▶ Streckenstütze SZ 2/LS END/MID, s. S. 6-26
Lieferzustand ▶ Längsverbinder LV 2, s. S. 6-29
▶ Montiert ▶ 2x Schmiereinheit LU 2/LS, s. S. 9-15,
2x Fettpatrone LU 2/LS, s. S. 9-15
▶ Einstellsatz LS 2, s. S. 3-178
▶ Einstellsatz BS 2 ‒ LS 2, s. S. 3-178

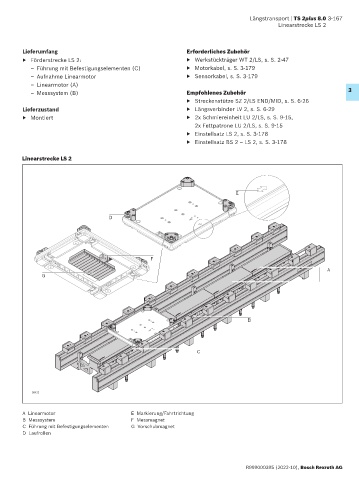

Linearstrecke LS 2

E

D

F
A
G

B

C

38422

A Linearmotor E Markierung/Fahrtrichtung
B Messsystem F Messmagnet
C Führung mit Befestigungselementen G Vorschubmagnet
D Laufrollen
