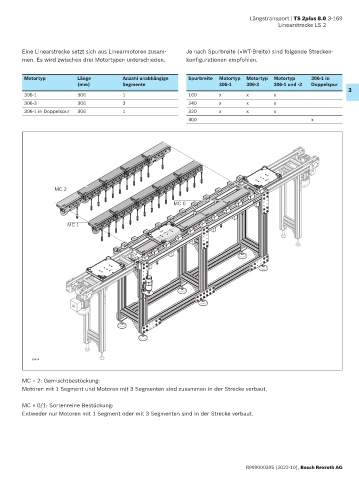

Längstransport | TS 2plus 8.0 3-169
Linearstrecke LS 2
Eine Linearstrecke setzt sich aus Linearmotoren zusam- Je nach Spurbreite (=WT-Breite) sind folgende Strecken-
men. Es wird zwischen drei Motortypen unterschieden. konfigurationen empfohlen.
Motortyp Länge Anzahl unabhängige Spurbreite Motortyp Motortyp Motortyp 306-1 in
(mm) Segmente 306-1 306-3 306-1 und -3 Doppelspur
3
306-1 306 1 160 x x x
306-3 306 3 240 x x x
306-1 in Doppelspur 306 1 320 x x x
400 x
MC 2
MC 0
MC 1
38424
MC = 2: Gemischtbestückung:
Motoren mit 1 Segment und Motoren mit 3 Segmenten sind zusammen in der Strecke verbaut.
MC = 0/1: Sortenreine Bestückung:
Entweder nur Motoren mit 1 Segment oder mit 3 Segmenten sind in der Strecke verbaut.
R999000395 (2022-10), Bosch Rexroth AG
