3-170 TS 2plus 8.0 | Längstransport
Linearstrecke LS 2

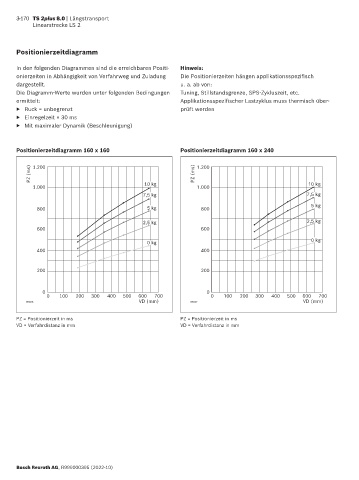

Positionierzeitdiagramm
In den folgenden Diagrammen sind die erreichbaren Positi- Hinweis:
onierzeiten in Abhängigkeit von Verfahrweg und Zuladung Die Positionierzeiten hängen applikationsspezifisch
dargestellt. u. a. ab von:
Die Diagramm-Werte wurden unter folgenden Bedingungen Tuning, Stillstandsgrenze, SPS-Zykluszeit, etc.
ermittelt: Applikationsspezifischer Lastzyklus muss thermisch über-
▶ Ruck = unbegrenzt prüft werden
▶ Einregelzeit = 30 ms
▶ Mit maximaler Dynamik (Beschleunigung)
Positionierzeitdiagramm 160 x 160 Positionierzeitdiagramm 160 x 240
PZ (ms) 1.200 PZ (ms) 1.200
1.000 10 kg 1.000 10 kg
7,5 kg 7,5 kg
800 5 kg 800 5 kg
2,5 kg 2,5 kg
600 600
0 kg 0 kg
400 400
200 200
0 0
0 100 200 300 400 500 600 700 0 100 200 300 400 500 600 700
39026 VD (mm) 39027 VD (mm)
PZ = Positionierzeit in ms PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm VD = Verfahrdistanz in mm
