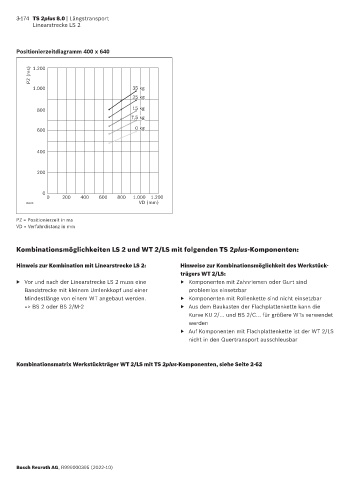

3-174 TS 2plus 8.0 | Längstransport
Linearstrecke LS 2

Positionierzeitdiagramm 400 x 640

PZ (ms) 1.200

1.000 35 kg
25 kg
800 15 kg
7,5 kg
600 0 kg

400

200

0
0 200 400 600 800 1.000 1.200
39040 VD (mm)

PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm

Kombinationsmöglichkeiten LS 2 und WT 2/LS mit folgenden TS 2plus-Komponenten:

Hinweis zur Kombination mit Linearstrecke LS 2: Hinweise zur Kombinationsmöglichkeit des Werkstück-
trägers WT 2/LS:
▶ Vor und nach der Linearstrecke LS 2 muss eine ▶ Komponenten mit Zahnriemen oder Gurt sind
Bandstrecke mit kleinem Umlenkkopf und einer problemlos einsetzbar
Mindestlänge von einem WT angebaut werden. ▶ Komponenten mit Rollenkette sind nicht einsetzbar
=> BS 2 oder BS 2/M-2 ▶ Aus dem Baukasten der Flachplattenkette kann die
Kurve KU 2/... und BS 2/C... für größere WTs verwendet
werden
▶ Auf Komponenten mit Flachplattenkette ist der WT 2/LS
nicht in den Quertransport ausschleusbar

Kombinationsmatrix Werkstückträger WT 2/LS mit TS 2plus-Komponenten, siehe Seite 2-62

Bosch Rexroth AG, R999000395 (2022-10)
