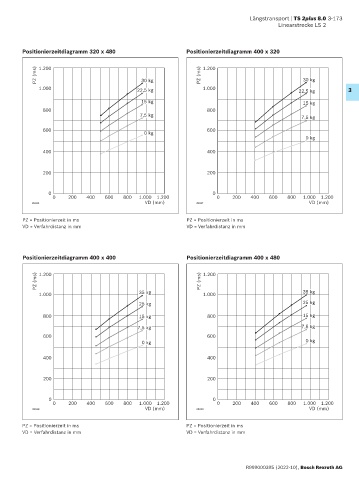

Längstransport | TS 2plus 8.0 3-173
Linearstrecke LS 2
Positionierzeitdiagramm 320 x 480 Positionierzeitdiagramm 400 x 320
PZ (ms) 1.200 30 kg PZ (ms) 1.200 30 kg
1.000 22,5 kg 1.000 22,5 kg 3
15 kg 15 kg
800 800
7,5 kg 7,5 kg
600 600
0 kg
0 kg
400 400
200 200
0 0
0 200 400 600 800 1.000 1.200 0 200 400 600 800 1.000 1.200
39036 VD (mm) 39037 VD (mm)
PZ = Positionierzeit in ms PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm VD = Verfahrdistanz in mm
Positionierzeitdiagramm 400 x 400 Positionierzeitdiagramm 400 x 480
PZ (ms) 1.200 PZ (ms) 1.200
1.000 35 kg 1.000 35 kg
25 kg 25 kg
800 15 kg 800 15 kg
7,5 kg 7,5 kg
600 600
0 kg 0 kg
400 400
200 200
0 0
0 200 400 600 800 1.000 1.200 0 200 400 600 800 1.000 1.200
39038 VD (mm) 39039 VD (mm)
PZ = Positionierzeit in ms PZ = Positionierzeit in ms
VD = Verfahrdistanz in mm VD = Verfahrdistanz in mm
R999000395 (2022-10), Bosch Rexroth AG
