Längstransport | TS 2plus 8.0 3-175
Linearstrecke LS 2

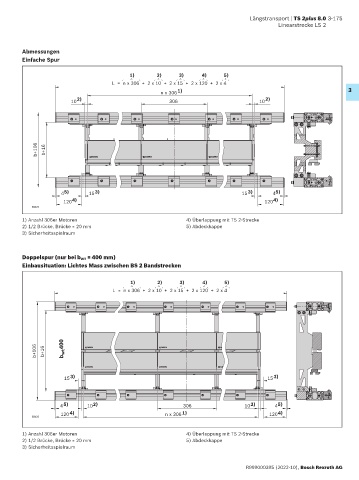

Abmessungen
Einfache Spur

1) 2) 3) 4) 5)
L = n x 306 + 2 x 10 + 2 x 15 + 2 x 120 + 2 x 4
n x 306 1) 3
10 2) 306 10 2)

b+106 b+16

4 5) 15 3) 15 3) 4 5)
120 4) 120 4)
38425

1) Anzahl 306er Motoren 4) Überlappung mit TS 2-Strecke
2) 1/2 Brücke, Brücke = 20 mm 5) Abdeckkappe
3) Sicherheitsspielraum

Doppelspur (nur bei b WT = 400 mm)
Einbausituation: Lichtes Mass zwischen BS 2 Bandstrecken

1) 2) 3) 4) 5)
L = n x 306 + 2 x 10 + 2 x 15 + 2 x 120 + 2 x 4

b+106 b+16 b wt 400

15 3) 15 3)

4 5) 10 2) 306 10 2) 4 5)
120 4) n x 306 1) 120 4)
38426

1) Anzahl 306er Motoren 4) Überlappung mit TS 2-Strecke
2) 1/2 Brücke, Brücke = 20 mm 5) Abdeckkappe
3) Sicherheitsspielraum
