Längstransport | TS 2plus 8.0 3-177
Linearstrecke LS 2

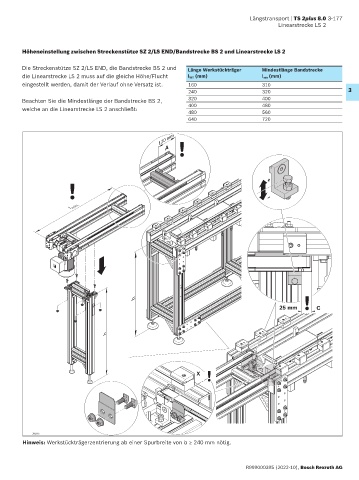

Höheneinstellung zwischen Streckenstütze SZ 2/LS END/Bandstrecke BS 2 und Linearstrecke LS 2
Die Streckenstütze SZ 2/LS END, die Bandstrecke BS 2 und Länge Werkstückträger Mindestlänge Bandstrecke
die Linearstrecke LS 2 muss auf die gleiche Höhe/Flucht l WT (mm) l min (mm)
eingestellt werden, damit der Verlauf ohne Versatz ist. 160 310
240 320 3
Beachten Sie die Mindestlänge der Bandstrecke BS 2, 320 400
welche an die Linearstrecke LS 2 anschließt: 400 480
480
560
640 720
120 mm
A !
! + –
l min.
!
h
25 mm C
h
!
X
39595
Hinweis: Werkstückträgerzentrierung ab einer Spurbreite von b ≥ 240 mm nötig.
