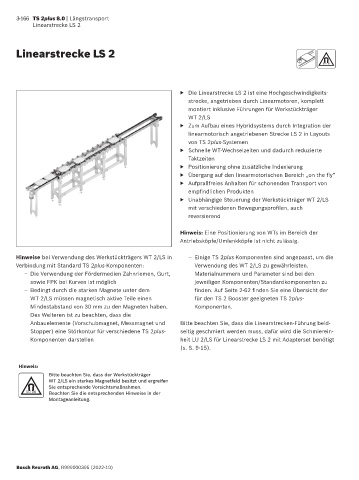

Page 258 - TS2plus_8

3-166 TS 2plus 8.0 | Längstransport
Linearstrecke LS 2

Linearstrecke LS 2

▶ Die Linearstrecke LS 2 ist eine Hochgeschwindigkeits-
strecke, angetrieben durch Linearmotoren, komplett
montiert inklusive Führungen für Werkstückträger
WT 2/LS
▶ Zum Aufbau eines Hybridsystems durch Integration der
linearmotorisch angetriebenen Strecke LS 2 in Layouts
von TS 2plus-Systemen
▶ Schnelle WT-Wechselzeiten und dadurch reduzierte
Taktzeiten
▶ Positionierung ohne zusätzliche Indexierung
▶ Übergang auf den linearmotorischen Bereich „on the fly“
▶ Aufprallfreies Anhalten für schonenden Transport von
empfindlichen Produkten
▶ Unabhängige Steuerung der Werkstückträger WT 2/LS
mit verschiedenen Bewegungsprofilen, auch
reversierend

Hinweis: Eine Positionierung von WTs im Bereich der
Antriebsköpfe/Umlenkköpfe ist nicht zulässig.

Hinweise bei Verwendung des Werkstückträgers WT 2/LS in – Einige TS 2plus-Komponenten sind angepasst, um die
Verbindung mit Standard TS 2plus-Komponenten: Verwendung des WT 2/LS zu gewährleisten.
– Die Verwendung der Fördermedien Zahnriemen, Gurt, Materialnummern und Parameter sind bei den
sowie FPK bei Kurven ist möglich jeweiligen Komponenten/Standardkomponenten zu
– Bedingt durch die starken Magnete unter dem finden. Auf Seite 2-62 finden Sie eine Übersicht der
WT 2/LS müssen magnetisch aktive Teile einen für den TS 2 Booster geeigneten TS 2plus-
Mindestabstand von 30 mm zu den Magneten haben. Komponenten.
Des Weiteren ist zu beachten, dass die
Anbauelemente (Vorschubmagnet, Messmagnet und Bitte beachten Sie, dass die Linearstrecken-Führung beid-
Stopper) eine Störkontur für verschiedene TS 2plus- seitig geschmiert werden muss, dafür wird die Schmierein-
Komponenten darstellen heit LU 2/LS für Linearstrecke LS 2 mit Adapterset benötigt
(s. S. 9-15).

Hinweis:
Bitte beachten Sie, dass der Werkstückträger
WT 2/LS ein starkes Magnetfeld besitzt und ergreifen
Sie entsprechende Vorsichtsmaßnahmen.
Beachten Sie die entsprechenden Hinweise in der
Montageanleitung.

Bosch Rexroth AG, R999000395 (2022-10)
