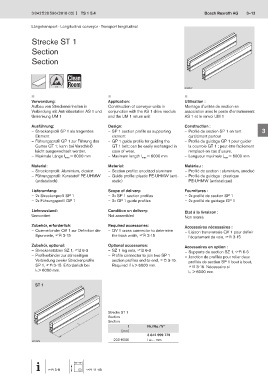

Längstransport · Longitudinal conveyor · Transport longitudinal

Strecke ST 1

Section

Section

00128677
  
Verwendung: Application: Utilisation : 1
Aufbau von Streckeneinheiten in Construction of conveyor units in Montage d'unités de section en
Verbindung mit Antriebsstation AS 1 und conjunction with the AS 1 drive module association avec le poste d'entraînement
Umlenkung UM 1 and the UM 1 return unit AS 1 et le renvoi UM 1 2
Ausführung: Design: Construction :
– Streckenprofil SP 1 als tragendes – SP 1 section profile as supporting – Profilé de section SP 1 en tant 3
Element element qu’élément porteur
– Führungsprofil GP 1 zur Führung des – GP 1 guide profile for guiding the – Profilé de guidage GP 1 pour guider
Gurtes GT 1; kann bei Verschleiß GT 1 belt; can be easily exchanged in la courroie GT 1 ; peut être facilement 4
leicht ausgewechselt werden. case of wear. remplacé en cas d’usure.
– Maximale Länge l max = 6000 mm – Maximum length l max = 6000 mm – Longueur maximale l max = 6000 mm
5
Material: Material: Matériau :
– Streckenprofil: Aluminium, eloxiert – Section profile: anodized aluminum – Profilé de section : aluminium, anodisé
– Führungsprofil: Kunststoff PE-UHMW – Guide profile: plastic PE-UHMW (anti- – Profilé de guidage : plastique 6
(antistatisch) static) PE-UHMW (antistatique)

Lieferumfang: Scope of delivery: Fournitures : 7
– 2x Streckenprofil SP 1 – 2x SP 1 section profiles – 2x profilé de section SP 1
– 2x Führungsprofil GP 1 – 2x GP 1 guide profiles – 2x profilé de guidage GP 1
8
Lieferzustand: Condition on delivery: Etat à la livraison :
Unmontiert Not assembled Non monté
9
Zubehör, erforderlich: Required accessories: Accessoires nécessaires :
– Querverbinder QV 1 zur Definition der – QV 1 cross connector to determine – Liaison transversale QV 1 pour définir
Spurweite,  3-15 the track width,  3-15 l’écartement de voie,  3-15 10

Zubehör, optional: Optional accessories: Accessoires en option :
– Streckenstützen SZ 1,  6-3 – SZ 1 leg sets,  6-3 – Supports de section SZ 1,  6-3 11
– Profilverbinder zur stirnseitigen – Profile connector to join two SP 1 – Jonction de profilés pour relier deux
Verbindung zweier Streckenprofile section profiles end-to-end,  3-15. profilés de section SP 1 bout à bout,
SP 1,  3-15. Erforderlich bei Required if ls > 6000 mm.  3-15. Nécessaire si 12
ls > 6000 mm. ls > 6000 mm.
13
ST 1
14

15
Strecke ST 1
Section
Section
l 16
l Nr./No./N°
[mm]
3 842 999 779
200-6000 l = ... mm 17
00128678

 3-8  11-16
