3–18 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Längstransport · Longitudinal conveyor · Transport longitudinal

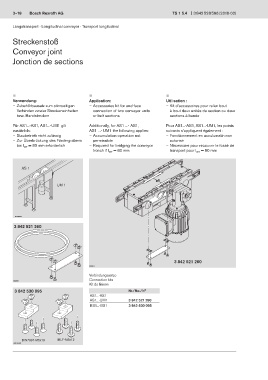

Streckenstoß

Conveyor joint

Jonction de sections

  
Verwendung: Application: Utilisation :
– Zubehörbausatz zum stirnseitigen – Accessories kit for end-face – Kit d‘accessoires pour relier bout
Verbinden zweier Streckeneinheiten connection of two conveyor units à bout deux unités de section ou deux
bzw. Bandstrecken or belt sections sections à bande

Für AS1...-AS1, AS1...-UM1 gilt Additionally, for AS1 ...- AS1, Pour AS1...-AS1, AS1...-UM1, les points
zusätzlich: AS1 ...- UM1 the following applies: suivants s'appliquent également :
– Staubetrieb nicht zulässig – Accumulation operation not – Fonctionnement en acculumatin non
– Zur Überbrückung des Fördergrabens permissible autorisé
bei I = 80 mm erforderlich – Required for bridging the conveyor – Nécessaire pour recouvrir le fossé de
WT
trench if I = 80 mm transport pour I = 80 mm
WT
WT
AS 1

UM 1
UM 1

00105804
3 842 521 260

3 842 521 260
30281

Verbindungssätze
Connection kits
30280
Kit de liaison
3 842 530 095 Nr./No./N°
AS1...-AS1
AS1...-UM1 3 842 521 260
BS1...-BS1 3 842 530 095
