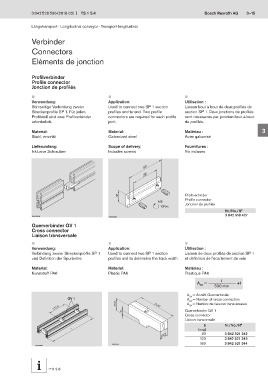

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 3–15

Längstransport · Longitudinal conveyor · Transport longitudinal

Verbinder

Connectors

Eléments de jonction

Profilverbinder
Profile connector
Jonction de profilés

  
Verwendung: Application: Utilisation : 1
Stirnseitige Verbindung zweier Used to connect two SP 1 section Liaison bout à bout de deux profilés de
Streckenprofile SP 1. Für jeden profiles end-to-end. Two profile section SP 1. Deux jonctions de profilés
Profilstoß sind zwei Profilverbinder connectors are required for each profile sont nécesaires par jonction bout à bout 2
erforderlich. joint. de profilés.

Material: Material: Matériau : 3
Stahl, verzinkt Galvanized steel Acier galvanisé

Lieferumfang: Scope of delivery: Fournitures : 4
Inklusive Schrauben Includes screws Vis incluses
5
50
36 6

7
16 Profilverbinder
M6 Profile connector
Jonction de profilés
10Nm 8
Nr./No./N°
3 842 518 427
00108246 00108247
9
Querverbinder QV 1
Cross connector
Liaison transversale 10

  
Verwendung: Application: Utilisation : 11
Verbindung zweier Streckenprofile SP 1 Used to connect two SP 1 section Liaison de deux profilés de section SP 1
und Definition der Spurbreite profiles and to determine the track width et définition de l'écartement de voie
12
Material: Material: Matériau :
Kunststoff PA6 Plastic PA6 Plastique PA6

A = l +1 13
QV 500 mm
A = Anzahl Querverbinder 14
QV
QV 1 A = Number of cross connectors
QV
31,5 b-30 A = Nombre de liaisons transversales
QV
500 15
9 Querverbinder QV 1
Cross connector
Liaison transversale
b Nr./No./N° 16
[mm]
l
22,5 80 3 842 521 342
120 3 842 521 343 17
160 3 842 521 344
00108441
00128679
