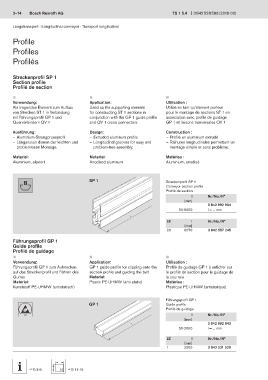

3–14 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Längstransport · Longitudinal conveyor · Transport longitudinal

Profile

Profiles

Profilés

Streckenprofil SP 1
Section profile
Profilé de section

  
Verwendung: Application: Utilisation :
Als tragendes Element zum Aufbau Used as the supporting element Utilisé en tant qu'élément porteur
von Strecken ST 1 in Verbindung for constructing ST 1 sections in pour le montage de sections ST 1 en
mit Führungsprofil GP 1 und conjunction with the GP 1 guide profile association avec profilé de guidage
Querverbindern QV 1 and QV 1 cross connectors GP 1 et liaisons tranversales QV 1

Ausführung: Design: Construction :
– Aluminium-Strangpressprofil – Extruded aluminum profile – Profilé en aluminium extrudé
– Längsnuten dienen der leichten und – Longitudinal grooves for easy and – Rainures longitudinales permettant un
problemlosen Montage. problem-free assembly. montage simple et sans problème.

Material: Material: Matériau :
Aluminium, eloxiert Anodized aluminum Aluminium, anodisé

8 SP 1 Streckenprofil SP 1
Conveyor section profile
Profilé de section
l Nr./No./N°
[mm]
3 842 992 934
50-6000 l = ... mm
l
LE l Nr./No./N°
[mm]
20 6070 3 842 557 245

Führungsprofil GP 1 00108242
Guide profile
Profilé de guidage
  
Verwendung: Application: Utilisation :
Führungsprofil GP 1 zum Aufstecken GP 1 guide profile for clipping onto the Profilé de guidage GP 1 à enficher sur
auf das Streckenprofil und Führen des section profile and guiding the belt le profilé de section pour le guidage de
Gurtes Material: la courroie
Material: Plastic PE-UHMW (anti-static) Matériau :
Kunststoff PE-UHMW (antistatisch) Plastique PE-UHMW (antistatique)

Führungsprofil GP 1
GP 1 Guide profile
Profilé de guidage
l Nr./No./N°
[mm]
l 3 842 992 943
50-2000 l = ... mm

LE l Nr./No./N°
[mm]
1 2000 3 842 521 520

00108244
 3-8  11-16
