VERBINDUNGSTECHNIK | CONNECTING SYSTEMS

WDS | VERBINDUNGSTECHNIK

WDS | CONNECTING SYSTEMS

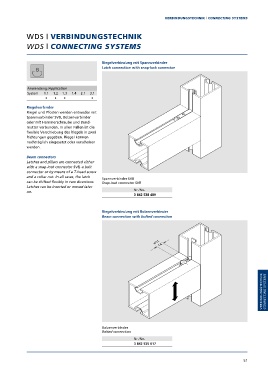

Riegelverbindung mit Spannverbinder
Latch connection with snap-lock connector

Anwendung/Application
System 1.1 1.2 1.3 1.4 2.1 3.1
• • • •

Riegelverbinder
Riegel und Pfosten werden entweder mit
Spannverbinder SV8, Bolzenverbinder
oder mit Hammerschraube und Bund-
mutter verbunden. In allen Fällen ist die
flexible Verschiebung des Riegels in zwei
Richtungen gegeben. Riegel können
nachträglich eingesetzt oder verschoben
werden.

Beam connectors
Latches and pillars are connected either
with a snap-lock connector SV8, a bolt
connector or by means of a T-head screw
and a collar nut. In all cases, the latch Spannverbinder SV8
can be shifted flexibly in two directions. Snap-lock connector SV8
Latches can be inserted or moved later
on. Nr./No.
3 842 538 489

Riegelverbindung mit Bolzenverbinder
Beam connection with bolted connection

VERBINDUNGSTECHNIK CONNECTING SYSTEMS

Bolzenverbinder
Bolted connection
Nr./No.
3 842 535 617

51
