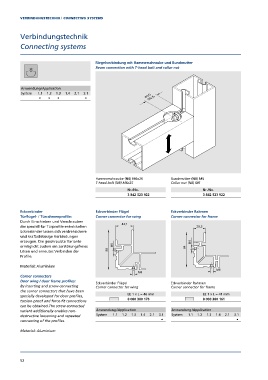

P. 52

VERBINDUNGSTECHNIK | CONNECTING SYSTEMS



          Verbindungstechnik

          Connecting systems



                                            Riegelverbindung mit Hammerschraube und Bundmutter
                                            Beam connection with T-head bolt and collar nut




          Anwendung/Application
          System  1.1  1.2  1.3  1.4  2.1  3.1
                  •   •    •           •





















                                            Hammerschraube (N8) M6x25        Bundmutter (N8) M6
                                            T-head bolt (N8) M6x25           Collar nut (N8) M6
                                                          Nr./No.                          Nr./No.
                                                          3 842 523 922                    3 842 523 922



          Eckverbinder                      Eckverbinder Flügel              Eckverbinder Rahmen
          Türflügel- / Türrahmenprofile:    Corner connector for wing        Corner connector for frame
          Durch Einschieben und Verschrauben
          der speziell für Türprofile entwickelten     44,1                             29,2
          Eckverbinder lassen sich verdrehsichere
          und kraftschlüssige Verbindungen
          er zeugen. Die geschraubte Variante                                         M6
          ermöglicht zudem ein zerstörungsfreies   M6                              84
          Lösen und erneutes Verbinden der       99
          Profile.

          Material: Aluminium
                                                                                                 M6
                                                              M6
          Corner connectors
          Door wing / door frame profiles:  Eckverbinder Flügel              Eckverbinder Rahmen
          By inserting and screw-connecting   Corner connector for wing      Corner connector for frame
          the corner connectors that have been
          specially developed for door profiles,          LE 1 x L = 46 mm                 LE 1 x L = 41 mm
          torsion-proof and force-fit connections         0 000 300 176                    0 000 300 161
          can be obtained.The screw-connected
          variant additionally enables non-  Anwendung/Application           Anwendung/Application
          destructive loosening and repeated   System  1.1  1.2  1.3  1.4  2.1  3.1  System  1.1  1.2  1.3  1.4  2.1  3.1
          connecting of the profiles.                                    •                                •

          Material: Aluminium






          52
