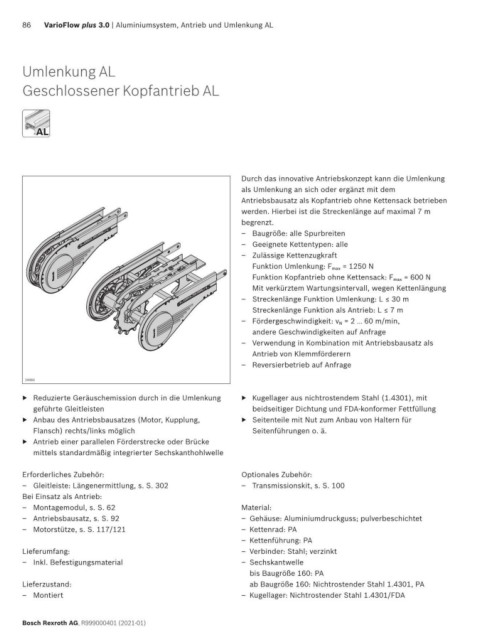

86 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Umlenkung AL

Geschlossener Kopfantrieb AL

AL
AL

Durch das innovative Antriebskonzept kann die Umlenkung
als Umlenkung an sich oder ergänzt mit dem
Antriebsbausatz als Kopfantrieb ohne Kettensack betrieben
werden. Hierbei ist die Streckenlänge auf maximal 7 m
begrenzt.
– Baugröße: alle Spurbreiten
24060
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft
Funktion Umlenkung: F max = 1250 N
Funktion Kopfantrieb ohne Kettensack: F max = 600 N
Mit verkürztem Wartungsintervall, wegen Kettenlängung
– Streckenlänge Funktion Umlenkung: L ≤ 30 m
Streckenlänge Funktion als Antrieb: L ≤ 7 m
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Verwendung in Kombination mit Antriebsbausatz als
Antrieb von Klemmförderern
– Reversierbetrieb auf Anfrage
24060

▶ Reduzierte Geräuschemission durch in die Umlenkung ▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
geführte Gleitleisten beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Seitenteile mit Nut zum Anbau von Haltern für
Flansch) rechts/links möglich Seitenführungen o. ä.
▶ Antrieb einer parallelen Förderstrecke oder Brücke
mittels standardmäßig integrierter Sechskanthohlwelle

Erforderliches Zubehör: Optionales Zubehör:
– Gleitleiste: Längenermittlung, s. S. 302 – Transmissionskit, s. S. 100
Bei Einsatz als Antrieb:
– Montagemodul, s. S. 62 Material:
– Antriebsbausatz, s. S. 92 – Gehäuse: Aluminiumdruckguss; pulverbeschichtet
– Motorstütze, s. S. 117/121 – Kettenrad: PA
– Kettenführung: PA
Lieferumfang: – Verbinder: Stahl; verzinkt
– Inkl. Befestigungsmaterial – Sechskantwelle
bis Baugröße 160: PA
Lieferzustand: ab Baugröße 160: Nichtrostender Stahl 1.4301, PA
– Montiert – Kugellager: Nichtrostender Stahl 1.4301/FDA
