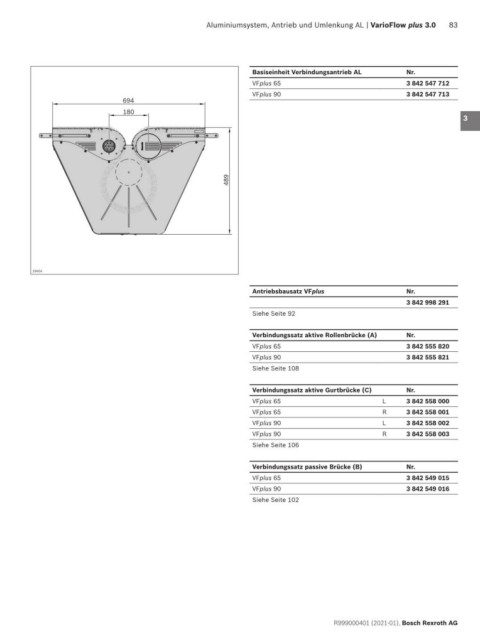

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 83

Basiseinheit Verbindungsantrieb AL Nr. 1
VFplus 65 3 842 547 712
VFplus 90 3 842 547 713 2
694
180
3

4

5

489 6

7

8

9

29404
10
Antriebsbausatz VFplus Nr.
3 842 998 291 11
Siehe Seite 92
12
Verbindungssatz aktive Rollenbrücke (A) Nr.
VFplus 65 3 842 555 820 13
VFplus 90 3 842 555 821
Siehe Seite 108 14

Verbindungssatz aktive Gurtbrücke (C) Nr. 15
VFplus 65 L 3 842 558 000
VFplus 65 R 3 842 558 001 16
VFplus 90 L 3 842 558 002
VFplus 90 R 3 842 558 003 17
Siehe Seite 106
18
Verbindungssatz passive Brücke (B) Nr.
VFplus 65 3 842 549 015 19
VFplus 90 3 842 549 016
Siehe Seite 102 20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
