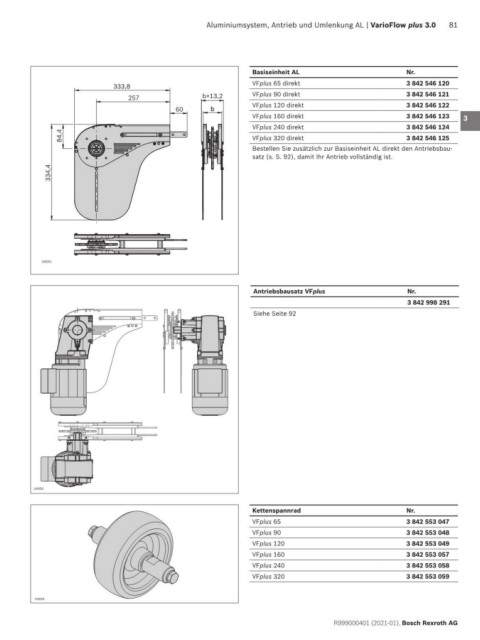

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 81
Basiseinheit AL Nr. 1
VFplus 65 direkt 3 842 546 120
333,8
257 b+13,2 VFplus 90 direkt 3 842 546 121 2
VFplus 120 direkt 3 842 546 122
60 b b
VFplus 160 direkt 3 842 546 123 3
VFplus 240 direkt 3 842 546 124
84,4 VFplus 320 direkt 3 842 546 125 4
Bestellen Sie zusätzlich zur Basiseinheit AL direkt den Antriebsbau-
satz (s. S. 92), damit Ihr Antrieb vollständig ist.
5
334,4
6
7
8
9
24055
10
Antriebsbausatz VFplus Nr.
3 842 998 291 11
Siehe Seite 92
12
13
14
15
16
17
18
19
24056
20
Kettenspannrad Nr.
VFplus 65 3 842 553 047 21
VFplus 90 3 842 553 048
VFplus 120 3 842 553 049 22
VFplus 160 3 842 553 057
VFplus 240 3 842 553 058 23
VFplus 320 3 842 553 059
24
33609
33609
R999000401 (2021-01), Bosch Rexroth AG
