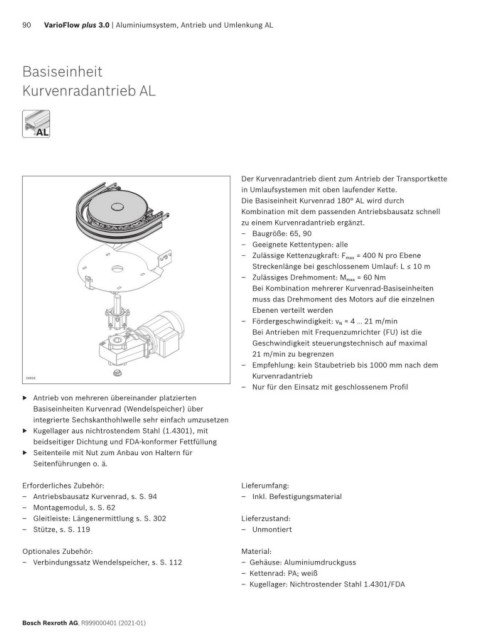

Page 90 - VarioFlow plus 3.0

90 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

Basiseinheit

Kurvenradantrieb AL

AL
AL

Der Kurvenradantrieb dient zum Antrieb der Transportkette
in Umlaufsystemen mit oben laufender Kette.
Die Basiseinheit Kurvenrad 180° AL wird durch
Kombination mit dem passenden Antriebsbausatz schnell
zu einem Kurvenradantrieb ergänzt.
– Baugröße: 65, 90
24054
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft: F max = 400 N pro Ebene
Streckenlänge bei geschlossenem Umlauf: L ≤ 10 m
– Zulässiges Drehmoment: M max = 60 Nm
Bei Kombination mehrerer Kurvenrad-Basiseinheiten
muss das Drehmoment des Motors auf die einzelnen
Ebenen verteilt werden
– Fördergeschwindigkeit: v N = 4 … 21 m/min
Bei Antrieben mit Frequenzumrichter (FU) ist die
Geschwindigkeit steuerungstechnisch auf maximal
21 m/min zu begrenzen
– Empfehlung: kein Staubetrieb bis 1000 mm nach dem
Kurvenradantrieb
24916
– Nur für den Einsatz mit geschlossenem Profil
▶ Antrieb von mehreren übereinander platzierten
Basiseinheiten Kurvenrad (Wendelspeicher) über
integrierte Sechskanthohlwelle sehr einfach umzusetzen
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Seitenteile mit Nut zum Anbau von Haltern für
Seitenführungen o. ä.

Erforderliches Zubehör: Lieferumfang:
– Antriebsbausatz Kurvenrad, s. S. 94 – Inkl. Befestigungsmaterial
– Montagemodul, s. S. 62
– Gleitleiste: Längenermittlung s. S. 302 Lieferzustand:
– Stütze, s. S. 119 – Unmontiert

Optionales Zubehör: Material:
– Verbindungssatz Wendelspeicher, s. S. 112 – Gehäuse: Aluminiumdruckguss
– Kettenrad: PA; weiß
– Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
