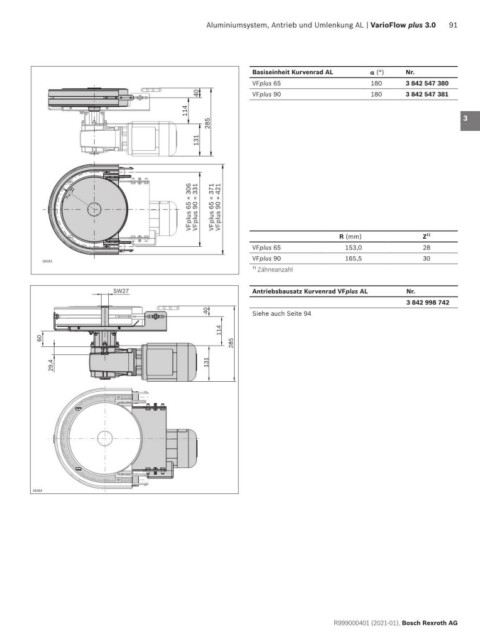

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 91

Basiseinheit Kurvenrad AL α (°) Nr. 1
VFplus 65 180 3 842 547 380
40 VFplus 90 180 3 842 547 381 2
114 3
285

131 4

5

VFplus 65 = 306 VFplus 90 = 331 VFplus 65 = 371 VFplus 90 = 421 7
R 6
Z

R (mm) Z 8
1)
VFplus 65 153,0 28 9
VFplus 90 165,5 30
38393
1) Zähneanzahl
10
SW27 Antriebsbausatz Kurvenrad VFplus AL Nr.
3 842 998 742 11
40 Siehe auch Seite 94
12
114
60
285 13

29,4 131 14

15

16

17

18

19

38384
20

21

22

23

24
