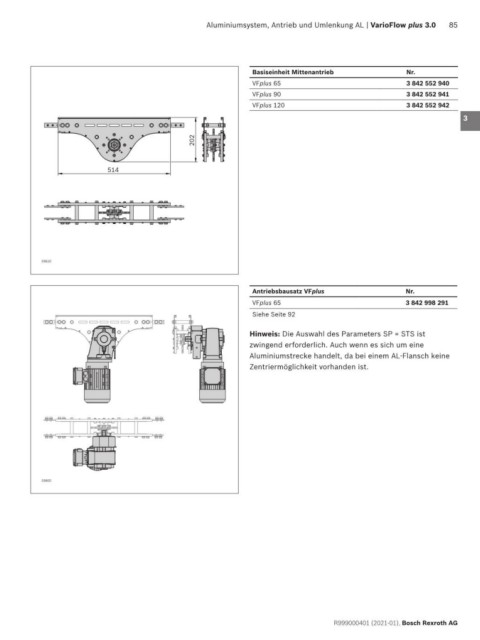

Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 85
Basiseinheit Mittenantrieb Nr. 1
VFplus 65 3 842 552 940
VFplus 90 3 842 552 941 2
VFplus 120 3 842 552 942
3
202 4
5
514
6
7
8
9
33610
10
Antriebsbausatz VFplus Nr.
VFplus 65 3 842 998 291 11
Siehe Seite 92
12
Hinweis: Die Auswahl des Parameters SP = STS ist
zwingend erforderlich. Auch wenn es sich um eine 13
Aluminiumstrecke handelt, da bei einem AL-Flansch keine
Zentriermöglichkeit vorhanden ist. 14
15
16
17
18
19
33600
20
21
22
23
24
