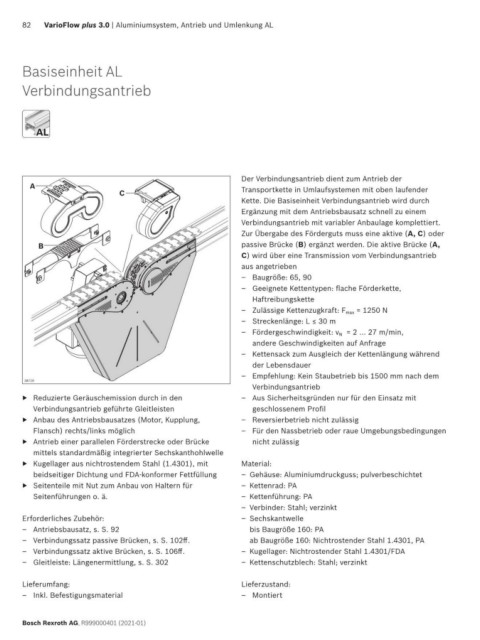

82 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL
Basiseinheit AL
Verbindungsantrieb
AL
AL
Der Verbindungsantrieb dient zum Antrieb der
A Transportkette in Umlaufsystemen mit oben laufender
C
Kette. Die Basiseinheit Verbindungsantrieb wird durch
Ergänzung mit dem Antriebsbausatz schnell zu einem
Verbindungsantrieb mit variabler Anbaulage komplettiert.
Zur Übergabe des Förderguts muss eine aktive (A, C) oder
B passive Brücke (B) ergänzt werden. Die aktive Brücke (A,
C) wird über eine Transmission vom Verbindungsantrieb
aus angetrieben
– Baugröße: 65, 90
– Geeignete Kettentypen: flache Förderkette,
Haftreibungskette
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 27 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Empfehlung: Kein Staubetrieb bis 1500 mm nach dem
38729
Verbindungsantrieb
▶ Reduzierte Geräuschemission durch in den – Aus Sicherheitsgründen nur für den Einsatz mit
Verbindungsantrieb geführte Gleitleisten geschlossenem Profil
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, – Reversierbetrieb nicht zulässig
Flansch) rechts/links möglich – Für den Nassbetrieb oder raue Umgebungsbedingungen
▶ Antrieb einer parallelen Förderstrecke oder Brücke nicht zulässig
mittels standardmäßig integrierter Sechskanthohlwelle
▶ Kugellager aus nichtrostendem Stahl (1.4301), mit Material:
beidseitiger Dichtung und FDA-konformer Fettfüllung – Gehäuse: Aluminiumdruckguss; pulverbeschichtet
▶ Seitenteile mit Nut zum Anbau von Haltern für – Kettenrad: PA
Seitenführungen o. ä. – Kettenführung: PA
– Verbinder: Stahl; verzinkt
Erforderliches Zubehör: – Sechskantwelle
– Antriebsbausatz, s. S. 92 bis Baugröße 160: PA
– Verbindungssatz passive Brücken, s. S. 102ff. ab Baugröße 160: Nichtrostender Stahl 1.4301, PA
– Verbindungssatz aktive Brücken, s. S. 106ff. – Kugellager: Nichtrostender Stahl 1.4301/FDA
– Gleitleiste: Längenermittlung, s. S. 302 – Kettenschutzblech: Stahl; verzinkt
Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Montiert
