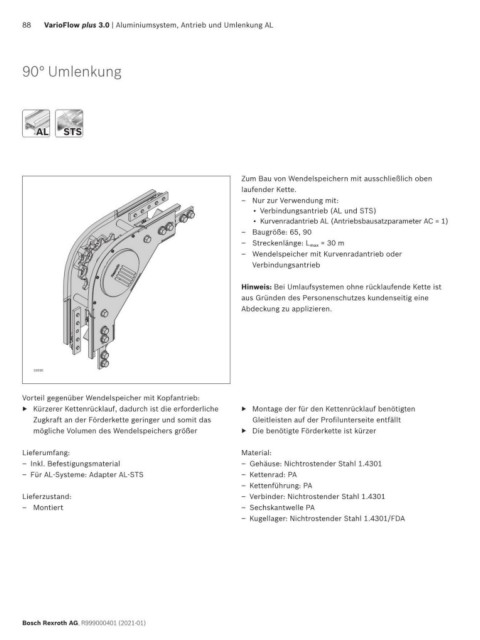

88 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

90° Umlenkung

AL STS
AL
STS

Zum Bau von Wendelspeichern mit ausschließlich oben
laufender Kette.
– Nur zur Verwendung mit:
• Verbindungsantrieb (AL und STS)
• Kurvenradantrieb AL (Antriebsbausatzparameter AC = 1)
– Baugröße: 65, 90
– Streckenlänge: L max = 30 m
– Wendelspeicher mit Kurvenradantrieb oder
Verbindungsantrieb

Hinweis: Bei Umlaufsystemen ohne rücklaufende Kette ist
aus Gründen des Personenschutzes kundenseitig eine
Abdeckung zu applizieren.

33595

Vorteil gegenüber Wendelspeicher mit Kopfantrieb:
▶ Kürzerer Kettenrücklauf, dadurch ist die erforderliche ▶ Montage der für den Kettenrücklauf benötigten
Zugkraft an der Förderkette geringer und somit das Gleitleisten auf der Profilunterseite entfällt
mögliche Volumen des Wendelspeichers größer ▶ Die benötigte Förderkette ist kürzer

Lieferumfang: Material:
– Inkl. Befestigungsmaterial – Gehäuse: Nichtrostender Stahl 1.4301
– Für AL-Systeme: Adapter AL-STS – Kettenrad: PA
– Kettenführung: PA
Lieferzustand: – Verbinder: Nichtrostender Stahl 1.4301
– Montiert – Sechskantwelle PA
– Kugellager: Nichtrostender Stahl 1.4301/FDA

Bosch Rexroth AG, R999000401 (2021-01)
