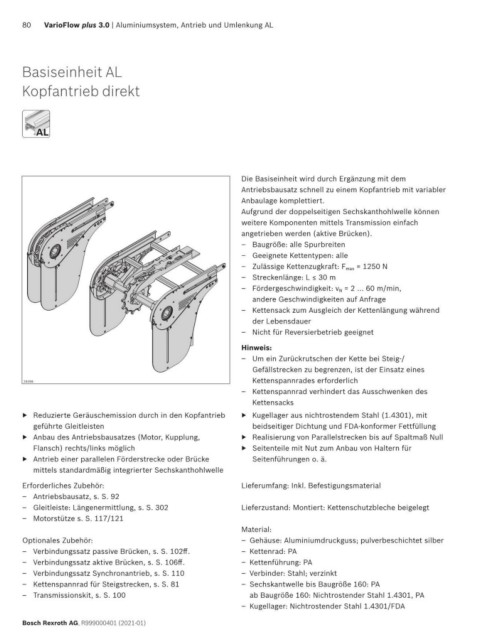

80 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL
Basiseinheit AL
Kopfantrieb direkt
AL
AL
Die Basiseinheit wird durch Ergänzung mit dem
Antriebsbausatz schnell zu einem Kopfantrieb mit variabler
Anbaulage komplettiert.
Aufgrund der doppelseitigen Sechskanthohlwelle können
weitere Komponenten mittels Transmission einfach
angetrieben werden (aktive Brücken).
– Baugröße: alle Spurbreiten
– Geeignete Kettentypen: alle
– Zulässige Kettenzugkraft: F max = 1250 N
– Streckenlänge: L ≤ 30 m
– Fördergeschwindigkeit: v N = 2 … 60 m/min,
andere Geschwindigkeiten auf Anfrage
– Kettensack zum Ausgleich der Kettenlängung während
der Lebensdauer
– Nicht für Reversierbetrieb geeignet
Hinweis:
– Um ein Zurückrutschen der Kette bei Steig-/
Gefällstrecken zu begrenzen, ist der Einsatz eines
Kettenspannrades erforderlich
29399
– Kettenspannrad verhindert das Ausschwenken des
Kettensacks
▶ Reduzierte Geräuschemission durch in den Kopfantrieb ▶ Kugellager aus nichtrostendem Stahl (1.4301), mit
geführte Gleitleisten beidseitiger Dichtung und FDA-konformer Fettfüllung
▶ Anbau des Antriebsbausatzes (Motor, Kupplung, ▶ Realisierung von Parallelstrecken bis auf Spaltmaß Null
Flansch) rechts/links möglich ▶ Seitenteile mit Nut zum Anbau von Haltern für
▶ Antrieb einer parallelen Förderstrecke oder Brücke Seitenführungen o. ä.
mittels standardmäßig integrierter Sechskanthohlwelle
Erforderliches Zubehör: Lieferumfang: Inkl. Befestigungsmaterial
– Antriebsbausatz, s. S. 92
– Gleitleiste: Längenermittlung, s. S. 302 Lieferzustand: Montiert: Kettenschutzbleche beigelegt
– Motorstütze s. S. 117/121
Material:
Optionales Zubehör: – Gehäuse: Aluminiumdruckguss; pulverbeschichtet silber
– Verbindungssatz passive Brücken, s. S. 102ff. – Kettenrad: PA
– Verbindungssatz aktive Brücken, s. S. 106ff. – Kettenführung: PA
– Verbindungssatz Synchronantrieb, s. S. 110 – Verbinder: Stahl; verzinkt
– Kettenspannrad für Steigstrecken, s. S. 81 – Sechskantwelle bis Baugröße 160: PA
– Transmissionskit, s. S. 100 ab Baugröße 160: Nichtrostender Stahl 1.4301, PA
– Kugellager: Nichtrostender Stahl 1.4301/FDA
Bosch Rexroth AG, R999000401 (2021-01)
