Aluminiumsystem, Antrieb und Umlenkung AL | VarioFlow plus 3.0 79

1

2

3

4

5

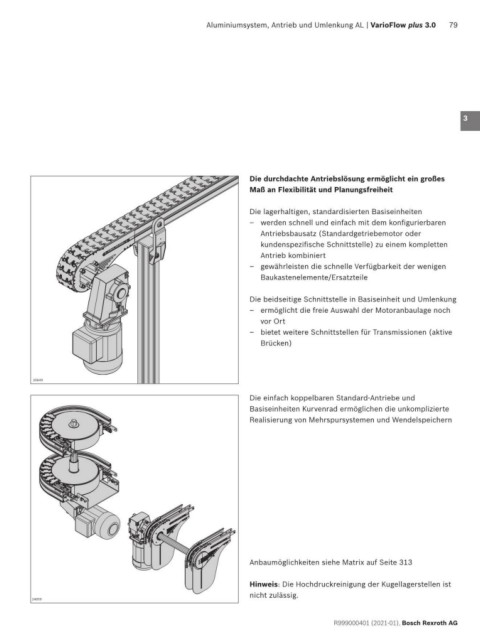

Basiseinheit AL Die durchdachte Antriebslösung ermöglicht ein großes 6

(Kopfantrieb direkt, Mitten- oder Maß an Flexibilität und Planungsfreiheit
Verbindungsantrieb) Die lagerhaltigen, standardisierten Basiseinheiten 7
oder Umlenkung – werden schnell und einfach mit dem konfigurierbaren
Antriebsbausatz (Standardgetriebemotor oder 8
+ kundenspezifische Schnittstelle) zu einem kompletten
Antrieb kombiniert 9
konfigurierbarer Antriebsbausatz – gewährleisten die schnelle Verfügbarkeit der wenigen
(Standardgetriebemotor oder Rundwelle Baukastenelemente/Ersatzteile 10
+ ggf. Transmissionskit)
Die beidseitige Schnittstelle in Basiseinheit und Umlenkung 11
= – ermöglicht die freie Auswahl der Motoranbaulage noch
vor Ort 12
vollständiger Antrieb – bietet weitere Schnittstellen für Transmissionen (aktive
(Transmissionsantrieb) Brücken) 13

14

25649
15
Die einfach koppelbaren Standard-Antriebe und
Basiseinheiten Kurvenrad ermöglichen die unkomplizierte 16
Realisierung von Mehrspursystemen und Wendelspeichern
17

18

19

20

21

22
Anbaumöglichkeiten siehe Matrix auf Seite 313
23

Hinweis: Die Hochdruckreinigung der Kugellagerstellen ist
nicht zulässig. 24
24959

R999000401 (2021-01), Bosch Rexroth AG
