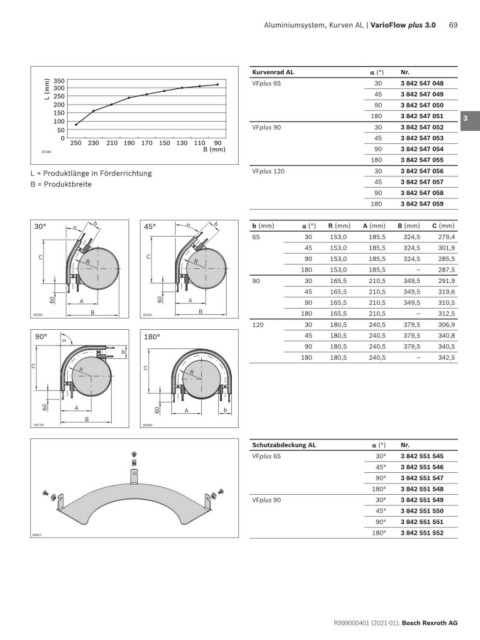

Page 69 - VarioFlow plus 3.0

Aluminiumsystem, Kurven AL | VarioFlow plus 3.0 69

Kurvenrad AL α (°) Nr. 1
L (mm) 350 VFplus 65 30 3 842 547 048 2
300
3 842 547 049
45
250
200 90 3 842 547 050
150 180 3 842 547 051 3
100
50 VFplus 90 30 3 842 547 052
0 45 3 842 547 053 4
250 230 210 190 170 150 130 110 90
35386 B (mm) 90 3 842 547 054
180 3 842 547 055 5
L = Produktlänge in Förderrichtung VFplus 120 30 3 842 547 056
B = Produktbreite 45 3 842 547 057 6
90 3 842 547 058
180 3 842 547 059
7
30° b 45° b b (mm) α (°) R (mm) A (mm) B (mm) C (mm) 8
65 30 153,0 185,5 324,5 279,4
45 153,0 185,5 324,5 301,9
C C 90 153,0 185,5 324,5 285,5 9
R R
180 153,0 185,5 ‒ 287,5
90 30 165,5 210,5 349,5 291,9 10
45 165,5 210,5 349,5 319,6
60 A 60 A 90 165,5 210,5 349,5 310,5 11
B B 180 165,5 210,5 ‒ 312,5
38380 38381
120 30 180,5 240,5 379,5 306,9 12
90° 180° 45 180,5 240,5 379,5 340,8
90 180,5 240,5 379,5 340,5 13
b
180 180,5 240,5 ‒ 342,5
C 14
R C
R
15

60 A 60 A b 16
B
38728 38383
17
Schutzabdeckung AL α (°) Nr.
VFplus 65 30° 3 842 551 545 18
45° 3 842 551 546
90° 3 842 551 547 19
180° 3 842 551 548
VFplus 90 30° 3 842 551 549 20
45° 3 842 551 550
90° 3 842 551 551 21
180° 3 842 551 552
26857
22

23

24

R999000401 (2021-01), Bosch Rexroth AG
